产品名称：

GCB-IT系列6~20kV冷缩户内终端

型号规格：

放大图片

产品类别：

常规产品 -- 电线电缆 -- 终端接头

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

GCB-IT系列6~20kV冷缩户内终端产品详细说明：

GCB-IT户内6~20kV冷缩户内终端

产品特点：
1、采用独特配方的高弹性的硅橡胶作为绝缘材料，硅橡胶作为外绝缘有很多优点：
a、最能抵制悬浮化学污染物，不易粘灰，耐高温，耐酸碱等腐蚀。
b、天然具有抗紫外线、抗老化能力。
c、绝缘性能好，不易产生导电的碳化通道，抗爬电性能优良，并且具有绝缘再生能力。
d、是一种憎水性物质，能保持高的表面电阻。
e、具有憎水性恢复功能。
2、冷缩式安装法，安装方便：
按照规定尺寸开剥电缆固定冷缩端部，抽取支撑条安装完成。
3、设计工艺先进：
a、恒定持久的径向收缩力，与主绝缘表面接触紧密，不因电缆弯曲造成绝缘死角，解决了“电缆呼吸作用”造成的水汽渗透问题。密封防水好。
b、不动明火，不存在将电缆本体绝缘，绝缘管等材料损坏的可能，不存在收缩不到位遗留空隙引起内爬电击穿的可能。
c、单体式构造，应力管、绝缘管、裙边等界面接触紧密，一次完成，安装简便可减少安装差错。
d、所需工具少，接地弹簧、清洁剂等配套齐全，无须喷灯。
4、品质卓越：
a、100％出厂检验，品质稳定。
b、永久变形率小，能长期保证高弹性。
c、平均使用寿命长25-30年。
d、所有组件均通过国家检测中心-武汉高压所得的权威检测合格。

产品用途：
安装在电缆线路的两端，将电缆与电网或其他用电设备相连接，同时又能保证电缆的绝缘密封；采用智能型应控单元施加到电缆半导电屏蔽末端的绝缘表面上，以控制电缆终端的电应力，使其分布均匀。

产品选型表1：

产品名称	产品型号	电压等级	应用电缆截面(mm²)
冷缩户内终端	GCB-IT115	6/6kV 6/10kV 8.7/10kV 8.7/15kV	25-70
	GCB-IT215		95-150
	GCB-IT315		185-240
	GCB-IT415		300-400
	GCB-IT515		500
	GCB-IT615		630

产品选型表2：

产品名称	产品型号	电压等级	应用电缆截面(mm²)
冷缩户内终端	GCB-IT115	12/20kV	25-50
	GCB-IT215		70-120
	GCB-IT315		150-185
	GCB-IT415		240-300
	GCB-IT515		400-500
	GCB-IT615		630

产品选型表3：

产品名称	产品型号	电压等级	应用电缆截面(mm²)
冷缩户内终端	GCB-IT130	18/20kV 18/30kV	50-95
	GCB-IT230		120-240
	GCB-IT330		300-400
	GCB-IT430		500-630

产品性能

序号	名称	冷缩电缆终端
1	型号	25-630mm²	25-630mm²	50-630mm²
2	标称电压(kV)：	8.7/10，8.7/15	12/20	18/20，18/30
3	允许最高持续运行电压(kV)：	17.5	24	36
4	耐受冲击电压(kV):	95	125	170
5	导体额定温度	与电缆一致
6	正常运行温度(℃)	90
7	短路时温度(℃)	250
8	传输容量	与电缆一致
9	短路容量	与电缆一致
10	爬电比距	大于3.1cm/kV
11	与设备连接执行标准	GB/T 14315
12	高度（长度）	户外260mm；户内285mm	户外295mm；户内280mm	户外330mm；户内310mm
13	接地部分允许通过的短路电流	不小于所选配的电缆
14	重量(kg/个)	单芯1 kg/套三芯3kg/套	单芯1kg/套三芯3kg/套	单芯1.3kg/套三芯4kg/套

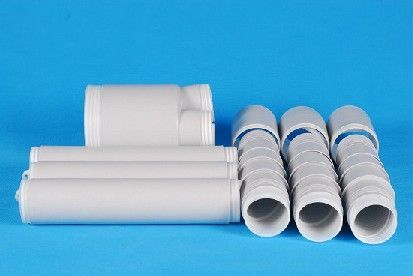

GCB-IT系列6~20kV冷缩户内终端（示意图）
