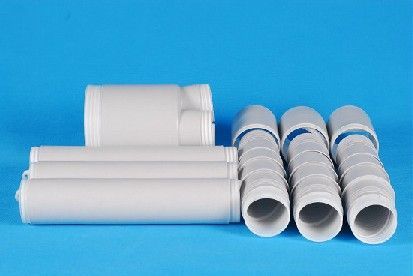

产品名称: GCB-OT6~20kV冷缩户外终端
型号规格: GCB-OT6~20kV冷缩户外终端
  放大图片 放大图片
产品类别: 常规产品 -- 电线电缆 -- 终端接头
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
GCB-OT6~20kV冷缩户外终端产品详细说明:
GCB-OT6~20kV冷缩户外终端

1、采用独特配方的高弹性的硅橡胶作为绝缘材料,硅橡胶作为外绝缘有很多优点:
a、最能抵制悬浮化学污染物,不易粘灰,耐高温,耐酸碱等腐蚀。
b、天然具有抗紫外线、抗老化能力。
c、绝缘性能好,不易产生导电的碳化通道,抗爬电性能优良,并且具有绝缘再生能力。
d、是一种憎水性物质,能保持高的表面电阻。
e、具有憎水性恢复功能。
2、冷缩式安装法,安装方便:
按照规定尺寸开剥电缆固定冷缩端部,抽取支撑条安装完成。
3、设计工艺先进:
a、恒定持久的径向收缩力,与主绝缘表面接触紧密,不因电缆弯曲造成绝缘死角,解决了“电缆呼吸作用”造成的水汽渗透问题。密封防水好。
b、不动明火,不存在将电缆本体绝缘,绝缘管等材料损坏的可能,不存在收缩不到位遗留空隙引起内爬电击穿的可能。
c、单体式构造,应力管、绝缘管、裙边等界面接触紧密,一次完成,安装简便可减少安装差错。
d、所需工具少,接地弹簧、清洁剂等配套齐全,无须喷灯。
4、品质卓越:
a、100%出厂检验,品质稳定。
b、永久变形率小,能长期保证高弹性。
c、平均使用寿命长25-30年。
d、所有组件均通过国家检测中心-武汉高压所得的权威检测合格 。

产品用途:
安装在电缆线路的两端,将电缆与电网或其他用电设备相连接,同时又能保证电缆的绝缘密封;采用智能型应控单元施加到电缆半导电屏蔽末端的绝缘表面上,以控制电缆终端的电应力,使其分布均匀。

选型表1:

产品名称

产品型号

电压等级

应用电缆截面(mm2)

冷缩户内终端

GCB-IT115

6/6kV

6/10kV

8.7/10kV

8.7/15kV

25-70

GCB-IT215

95-150

GCB-IT315

185-240

GCB-IT415

300-400

GCB-IT515

500

GCB-IT615

630

冷缩户外终端

GCB-OT115

6/6kV

6/10kV

8.7/10kV

8.7/15kV

25-70

GCB-OT215

95-150

GCB-OT315

185-240

GCB-OT415

300-400

GCB-OT515

500

GCB-OT615

630


GCB-OT6~20kV冷缩户外终端选型表2:

产品名称

产品型号

电压等级

应用电缆截面(mm2)

冷缩户内终端

GCB-IT115

12/20kV

25-50

GCB-IT215

70-120

GCB-IT315

150-185

GCB-IT415

240-300

GCB-IT515

400-500

GCB-IT615

630

冷缩户外终端

GCB-IT115

 12/20kV

25-50

GCB-OT215

70-120

GCB-OT315

150-185

GCB-OT415

240-300

GCB-OT515

400-500

GCB-OT615

630


选型表3:

产品名称

产品型号

电压等级

应用电缆截面(mm2)

冷缩户内终端

GCB-IT130

 18/20kV

 18/30kV

50-95

GCB-IT230

120-240

GCB-IT330

300-400

GCB-IT430

500-630

冷缩户外终端

GCB-OT130

 18/20kV

 18/30kV

50-95

GCB-OT230

120-240

GCB-OT330

300-400

GCB-OT430

500-630


GCB-OT6~20kV冷缩户外终端性能

序号

名称

冷缩电缆终端

1

型号

25-630mm2

25-630mm2

50-630mm2

2

标称电压(kV):

8.7/10,8.7/15

12/20

18/20,18/30

3

允许最高持续运行电压(kV):

17.5

24

36

4

耐受冲击电压(kV):

95

125

170

5

导体额定温度

与电缆一致

6

正常运行温度(℃)

90

7

短路时温度(℃)

250

8

传输容量

与电缆一致

9

短路容量

与电缆一致

10

爬电比距

大于3.1cm/kV

11

与设备连接执行标准

GB/T 14315

12

高度(长度)

户外260mm;户内285mm

户外295mm;户内280mm

户外330mm;户内310mm

13

接地部分允许通过的短路电流

不小于所选配的电缆

14

重量(kg/个)

单芯1 kg/套
三芯3kg/套

单芯1kg/套
三芯3kg/套

单芯1.3kg/套
三芯4kg/套


GCB-OT6~20kV冷缩户外终端
