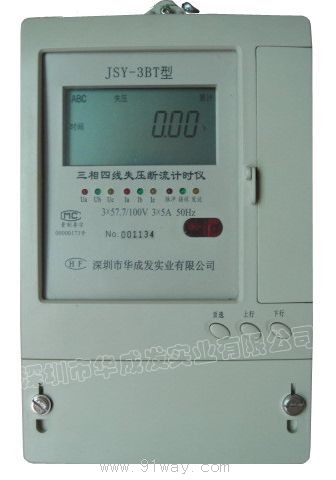

JSY-3BT型全电子失压断流计时仪产品详细说明：

JSY-3BT型系列全电子失压断流计时仪(液晶汉显)是我公司采用了当今电子技术的最新科技成果，精心设计和制造的新一代产品。该产品用于监视三相三线（三相四线）有功（无功）电度表的运行状态，当PT回路（一次侧或二次侧）发生熔断或完全断相时，当CT回路发生开路或短路时，该仪表将准确判断失压电压及开路或短路电流之相，并详细记录其相应的时间（或kWh）,并具有声光报警，该产品还具有红外通讯功能，可连接GSM或CDMA满足客户远程数据快速传输，以便帮助电力计量部门对电网进行管理，追补人为的或非人为的漏计电能，当PT回路相序逆相时，该仪表可发出提示，并计时（或计度），对加强用电管理及提高计量水平等方面有着十分重要的意义，是最理想的电能计量监视仪表。

一、JSY-3BT型全电子失压断流计时仪主要型号规格

型 号	类 别	标称电压	额定电流
JSY-3BS	三相三线	3×100V	3×1A、3×5A
JSY-3BT	三相四线	3×220/380V 3×57.7/100V	3×1A、3×5A

二、功能及特点
1．失压计时
当电压回路（PT）发生失压时，能及时准确判断故障的相别，记录其故障期间的累计时间。若有外部有源电能脉冲输入，则可同时记录故障期间的非正常电能量。
2．断流计时
当电流互感器二次侧（CT）开路时，能及时准确判断故障的相别，记录其故障期间的累计时间。若有外部有源电能脉冲输入，则可同时记录故障期间的非正常电量。
3．故障电量记录
当仪表有有源计量脉冲输入时，能准确分相计量故障电能，从而得到比较精确的电量追补。
4．故障次数记录
当电压回路（PT）发生失压，电流回路（CT）发生开路时，仪表内部启动故障次数计数器，记录失压次数或断流次数。它是一个辅助参量。
5．事件记录
本仪表能按事件发生先后顺序及时记录失压、断流的起始日期、起始时间、终止日期、终止时间。事件记录项多达100项。
6．数据通讯
对于有通信功能的仪表，通过仪表RS485通信辅助接线端子，可与通信终端或上位机进行数据通信，在无中继设备的情况下通信距离不小于1200米。（此功能需用户提供通信规约，并在订货前加以说明）。
三、主要技术指标
1．计时准确度： ＜0.5s/d
2．起动电压： 78%Un±1V
3．返回电压： 82%Un±1V
4．起动电流：＜0.3%Ib
5．电流回路阻抗
Ø额定电流为5A时： ＜0.05Ω
Ø额定电流为1A时： ＜0.5Ω
6.计时器容量： 0～9999.99小时
7.计度器容量： 0～9999.99kw.h
8．掉电运行时间： ＞180天
9．掉电数据保存时间： ＞50年
10．电气参数
Ø工作电压： Un±20%
Ø额定电流： 3×1A、3×5A
Ø绝缘耐压： ＞2000VAC
Ø电压回路功耗： ＜3VA
Ø有源电能脉冲输入幅度：＜50V 脉宽：≥10ms 频率：＜50Hz
11．适用条件
Ø工作温度： -25℃～+60℃
Ø工作环境湿度：≤95%
12．外形尺寸及重量
Ø外形尺寸： 240×148×83.5 mm
Ø重量： 约1.7kg

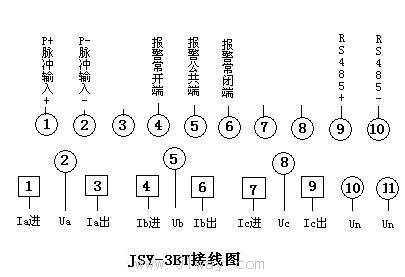

四、接线图
