产品名称: XCC8(3RT)系列接触器
型号规格: XCC8(3RT)系列接触器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 交流接触器
分栏标签
参考价格: 厂价直销
产品品牌: 新城
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
XCC8(3RT)系列接触器产品详细说明:
XCC8(3RT)系列接触器
XCC8接触器具有安全触摸保护功能,符合DIN VDE0106第100部分要求,XCC8接触器可采用螺钉接线或笼形卡头接线方式能替代国外3RT型接触器。
S00规格接触器的基本单元辅助触头含有一组辅助触头,S0-S3规格的基本单元都可以用辅助触头模块扩展,带有2常开触点和2常闭触点的辅助触头组(端子设计符合EN50012)可用于S0规格起的所有规格;辅助触头模块可以拆卸。
此外。对S00规格S0规格,触头组可以固定安装一个辅助触头模块(2常开+2常闭,符合EN50012标准),并在外部用红色标志牌加以区别。
S3规格接触器具有连接主回路联接板可移动接线端子盒,因此,可以连接环形电缆接线片或接线柱。
用于开启ICE 60947/DIN,EN60947(VDE 0660)电动机的接触器,带有螺钉接线端子
利用链接组件,可以与断路器或过载继电器快速、简洁、清晰的连接起来形成回路。
辅助触头可以安装到接触器本体上。根据德国工业标准DIN VDE0106款项200,具有触摸保护功能。
辅助触头/阻容元件/变阻器/过压限制的二级馆,需要单独订货。

主要技术参数

额定工作类别400V时的工作电流
AC-2和AC-3三相交流电机的功率
辅助触头识别号
结构型式
订货号
控制电压AC400V
控制电压AC230V
控制电压AC220V
控制电压AC110V
控制电压AC48V
控制电压AC42V
控制电压AC24V
交流操作:以螺钉方式和卡装方式固定到35mm导轨上
S00规格:接线图根据德国工业标准DIN EN 50012
7A
2.2
10E
1
-
3RT1015-1AV01
AP01
AN21
AF01
AH01
AD01
AB01


01
-
1
3RT1015-1AV02
AP02
AN22
AF02
AH02
AD02
AB02
9A
3
10E
1
-
3RT1016-








01E
-
1
3RT1016-






12A
7
10E
1
-
3RT1017-1AR61
AP01
AP61
AK61





01E
-
1
3RT1017-1AR62
AP02
AP62
AK62



S0规格
12A
3
-
-
-
3RT1024-1AV00
AP00
AN20
AF00
AH00
AD00
AB00


22E
2
2
3RT1024-1AV04
AP04
AN24
AF04
AH04
AD04
AB04
17A
4
-
-
-
3RT1025-








22E
2
2
3RT1025-






25A
5.5
-
-
-
3RT1026-1AR60
AL20
AP60
AG20
AH20
AF20
AC20


22E
2
2
3RT1026-1AR64
AL24
AP64
AG24
AH24
AF24
AC24
S2规格
32A
7.5
-
-
-
3RT1034-1AV00
AP00
AN20
AF00
AH00
AD00
AB00


22E
2
2
3RT1034-1AV04
AP04
AN24
AF04
AH04
AD04
AB04
40A
11
-
-
-
3RT1035-







22E
2
2
3RT1035-






50A
15
-
-
-
3RT1036-1AR60
AL20
AP60
AG20
AH20
AF20
AC20

22E
2
2
3RT1036-1AR64
AL24
AP64
AG24
AH24
AF24
AC24

附件:

额定工作电流le/AC-15/AC-14 230V

A

400V

A

500V

A

690V

A

辅助触头识别号
辅助组合
辅助型号
订货号

根据德国工业标准DIN EN50012,在前面板接插的辅助触头组,用于接触S00规格(用于XCC8接触器,辅助触头)使用2组、4组和5组辅助触头,与接触器组合

6
3
2
1
11E
-
1

3RH19 11-1HA01




22E
1
2

3RH19 11-1HA12

3
2
1
23E
1
3

3RH19 11-1HA23




32E
2
2

3RH19 11-1HA22
用于接触S0规格到S3规格(用于XCC8-25、XCC8-50和XCC8-95接触器)4-极使用4组辅助触头,与接触器组合
6
3
2
1
31
3
1

3RH19 21-1HA31




22
2
2

3RH19 21-1HA22




13
1
3

3RH19 21-1HA13
根据德国工业标准DIN EN50012,在前面板接插的辅助触头组,用于接触S00规格(用于XCC8-12接触器)2-极和4-极辅助触头组,使用3组和5组辅助触头,与接触器组合
6
3
2
1
20
2
-

3RH19 11-1FA01



11
1
1

3RH19 11-1FA12
6
3
2
1
02
-
2

3RH19 11-1FA02




40
4
-

3RH19 11-1FA40




31
3
1

3RH19 11-1FA31




22
2
2

3RH19 11-1FA22
用于接触S0规格到S3规格(用于XCC8-25、XCC8-50和XCC8-95接触器)4-极辅助触头
6
3
2
1
40
4
-

3RH19 21-1FA40




31
3
1

3RH19 21-1FA31




22
2
2

3RH19 21-1FA22




04
-
4

3RH19 21-1FA04
1-极辅助触头组
6
3
2
1
-
1
-

3RH19 21-1CA10




-
-
1

3RH19 21-1CA01
根据德国工业标准DIN EN50012,在前面板接插的辅助触头组,用于接触S0规格到S3规格(用于XCC8-25到XCC8-95接触器)2-极辅助开关辅助触头组柜(右边或左边)
6
-
-
-
-
1
1

3RH19 21-1DA11
根据德国工业标准DIN EN50012,在侧面安装的辅助触头组,用于接触S0规格到S3规格(用于XCC8-25到XCC8-95接触器)2-极辅助开关辅助触头组柜(右边或左边)
6
-
-
-
-
2
-

3RH19 21-1EA20
6
3
2
-
-
1
1

3RH19 21-1EA11
用于XCC8-12交流接触器、浪涌仰制器
Us

AC 24V-48V

AC 110V

AC 127V-240V

用于XCC8-12,XCC8-95交流接触器、浪涌仰制器
Us

AC 24V-48V

AC 110V

AC 127V-240V

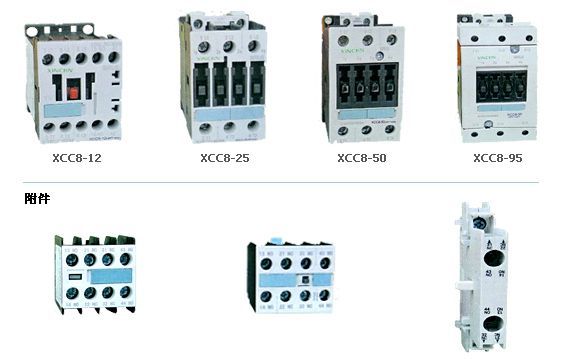

外形及安装尺寸

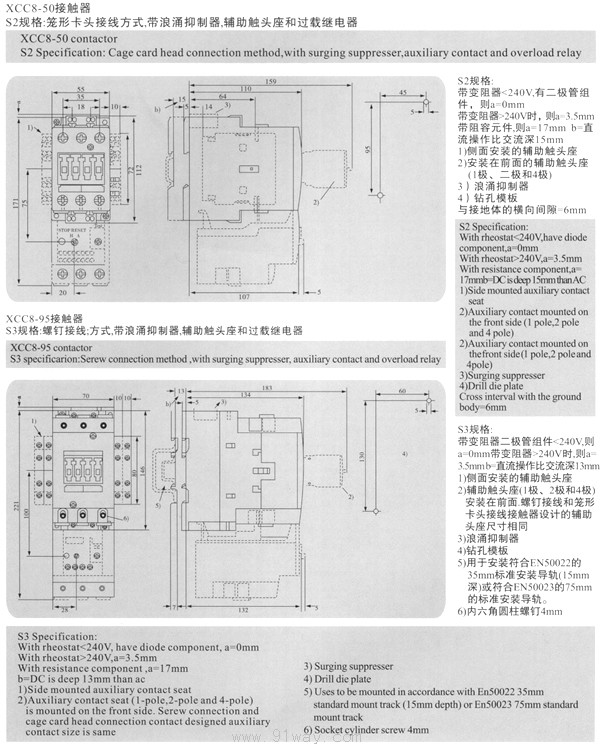

XCC8(3RT)系列接触器外形及安装尺寸1

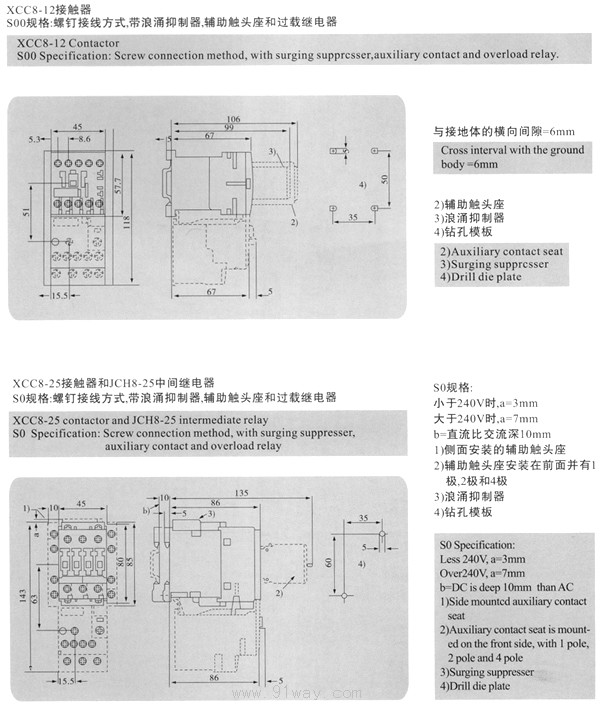

XCC8(3RT)系列接触器外形及安装尺寸2

XCC8(3RT)系列接触器

XCC8(3RT)系列接触器
产品分类
本网站所有产品资料均来源于各有关生产厂商,我们不保证资料的完整性及正确性,如需更详细资料,请直接联系厂商
