产品简介:
(点击小图查看大图)
DZ20LE系列漏电断路器产品详细说明:

DZ20LE 系列漏电断路器(以下简称漏电断路器)是一种电流动作型电子式剩余电流动
作保护装置,主要适用于交流50Hz,额定电压为380V,额定电流至630A的配电网络中,作为人身触电保护之用,也可用来防止因设备绝缘损坏,产生接地故障电流而引起的火灾危险,并可用来分配电能和保护线路及电源设备的过载和短路,并可作为线路的不频繁转换之用。漏电断路器的额定漏电动作值
根据实际使用要求可拨动调整。

本产品符合 GB14048.2-2001标准。

适用环境

周围空气温度
1.周围空气温度上限不超过+40℃;
2.周围空气温度24h内的平均值不超过+35℃;
3.周围空气温度下限值不低于-5℃。
海拔安装地点的海拔不超过2000m.
大气条件
大气的相对温度在周围最高温度+40℃时
不超过50%,在较低温度下,可以有较高的相对
湿度,最湿月的月平均最低温度不超过+25℃,
该月的月平均最大相对温度不超过90%,并考
虑到温度变化发生在产品表面的凝露。
污染等级:3级。
外磁场
漏电断路器安装场所附近的外磁场任何
方向不应超过地磁场的5倍。

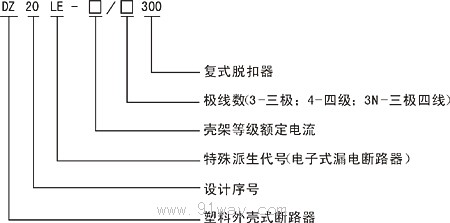

产品型号及其含义:

DZ20LE系列漏电断路器型号说明

主要技术参数

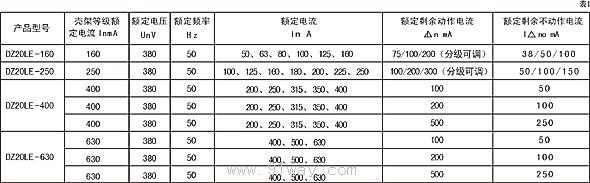

漏电断路器的基本参数(见表1)

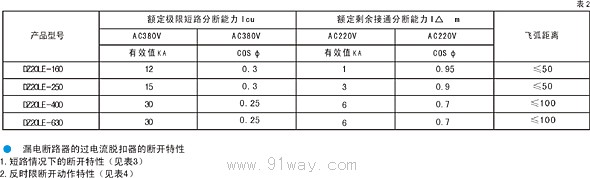

漏电断路器的额定极限短路分断能力和额定剩余接通分断能力(见表2)

DZ20LE系列漏电断路器附件表

DZ20LE系列漏电断路器附件参数

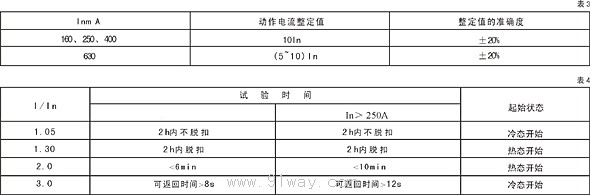

DZ20LE系列漏电断路器动作特性

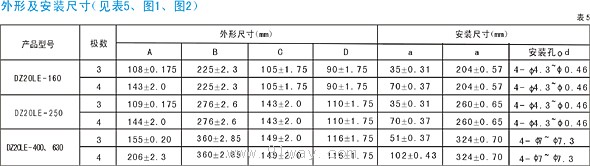

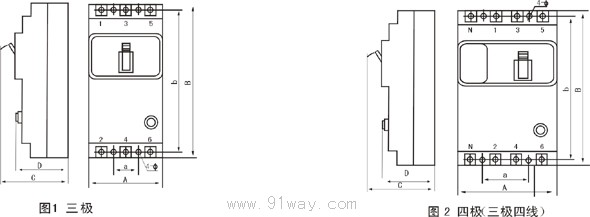

DZ20LE系列漏电断路器外形尺寸


DZ20LE系列漏电断路器安装示意图

型号
额定电流
In A
额定电压
Ue V
额定极限短路分断能力
Icu KA
额定剩余接通分断能力
I△m KA
飞弧距离
mm
额定剩余动作电流
I△n mA
额定剩余不动作电流
I△no mA
最大分断时间
I△n
2I△n
5I△n
DZ20L-160
50 63
80 100
125 160
380
12
3
≤60
50
100
2000
25
50
100
≤0.2
≤0.1
≤0.04
DZ20L-250
125 160
180 200
225 250
15
4
DZ20L-400
200 250
315 350
400
20
5
≤80
100
200
500
50
100
250
DZ20L-630
315 350
400 500
630
30
6
≤100

DZ20LE系列漏电断路器

DZ20LE系列漏电断路器
