产品简介:
(点击小图查看大图)
DX-31B(L),32A(L),32B(J)型信号继电器产品详细说明:

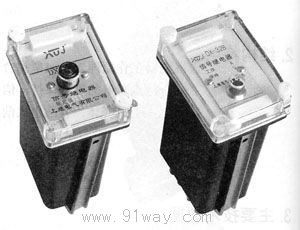

DX-31B、31BL、32A、32AL、32B、32BJ型信号继电器

1、概述
 DX-31B、32A、32B型信号继电器适用于直流操作的继电保护电路中,DX-31BJ、32AJ、32BJ型信号继电器用于交流操作系统中,作为动作指示器。

2.结构特点
 该继电器采用JK嵌入式壳体,具有嵌入式后接线(JK-01K)和凸出式后接线(JK-01H)二种结构型式,其外形及安装尺寸见本手册附录。背后端子接线图中Rf为电压保持回路外附降压电阻,使用继电器前必须按图接入回路中。
DX-31型继电器是带有动作指示钮式的继电器。当线圈通电时衔铁被吸合,信号钮弹出,同时动合触点闭合。手动复归。
DX-32A、J型和DX-32B、J型继电器,利用晶体灯(发光二极管)作为信号指示,当工作线圈通电时,由于保持线圈的作用,触点仍处在工作状态。当保持线圈断电时,继电器则回到起始位置,指示灯灭(白色)。

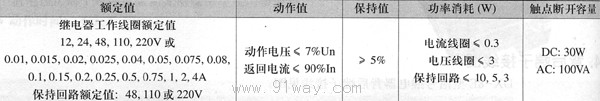

3.DX-31B(L),32A(L),32B(J)型信号继电器主要技术参数

DX-31B(L),32A(L),32B(J)型信号继电器技术参数

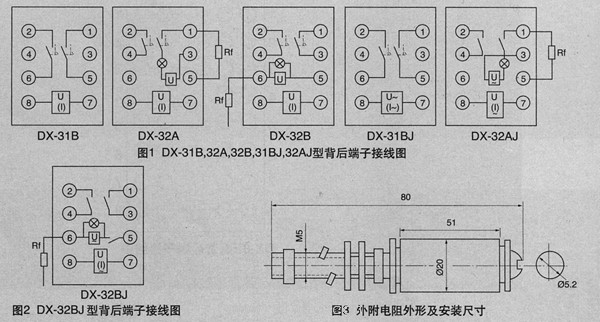

4.背后端子接线图

DX-31B(L),32A(L),32B(J)型信号继电器接点图

DX-31B(L),32A(L),32B(J)型信号继电器

DX-31B(L),32A(L),32B(J)型信号继电器
