产品名称: TD-12/1250-25、TD-12/1250-25N真空灭弧室
型号规格: TD-12/1250-25、TD-12/1250-25N真空灭弧室
  放大图片 放大图片
产品类别: 常规产品 -- 备品配件 -- 陶瓷真空灭弧室
分栏标签
参考价格: 厂价直销
产品品牌: 上宝
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
TD-12/1250-25、TD-12/1250-25N真空灭弧室产品详细说明:
产品概述:

TD-12/1250-25、TD-12/1250-25N真空灭弧室采用波纹状陶瓷外壳,触头为铜铬材料,杯状纵磁场结构。具有断流容量大、绝缘水平高、灭弧能力强、寿命长、体积小等优点和维护简单,无爆炸危险,无污染、噪音低等优点。用它组装的户内真空断路器用于电力、机械、化工、冶金、矿山、铁道等部门的输配电系统作控制和保护。特别适用于频繁操作的场所。

真空灭弧室主要技术参数

参数项目 单位 参数
  额定电压 kV 12
  额定电流 A 1250
  额定频率 Hz 50
  短时(1min)工频耐受电压 kV 42
  雷电冲击耐受电压 kV 75
  额定短路开断电流 kA 25
  额定峰值耐受电流 kA 63
  额定短路关合电流 kA 63
  额定短时耐受电流 kA 25
  额定短路持续时间 S 4
  额定单个电容器组开断电流 A 630
  额定背对背电容器组开断电流 A 400
  额定操作顺序   分-0.3S-合分-180S-合分
  额定短路开断电流开断次数 30
  机械寿命 10000
  触头自闭力 N 140±50
  触头反力 N 240±50
  额定触头压力下限时的回路电阻 ≤25
  触头允许磨损的厚度 mm 3
  真空灭弧室内部气体压力 Pa ≤1×10
  运动部分的质量 kg 1.15
  真空灭弧室质量 kg 4.0


TD-12/1250-25、TD-12/1250-25N真空灭弧室配套的真空开关设备的机构特性和机构参数

参数项目 单位 参数
  触头开距 mm 11±1
  平均分闸速度 m/s 1.1±0.2
  平均合闸速度 m/s 0.6±0.2
  额定触头压力 N 2500±200
  触头合闸弹跳时间 ms ≤2
  触头合闸和分闸不同期性 ms ≤2
  分闸触头反弹幅值 mm ≤2

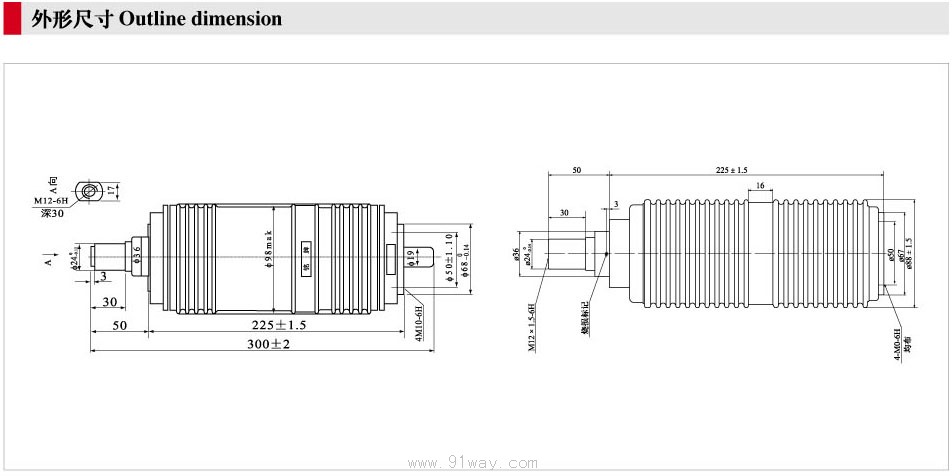

TD-12/1250-25、TD-12/1250-25N真空灭弧室外形尺寸

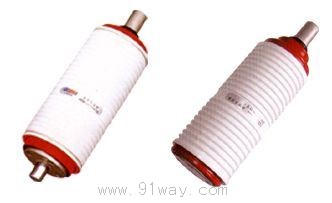

TD-12/1250-25、TD-12/1250-25N真空灭弧室
