产品简介:
(点击小图查看大图) 资料下载 继电器外形尺寸及开孔尺寸(附图1和附图5)
ZJJ-1/R型绝缘监视继电器产品详细说明:
用途:
ZJJ-1/R型绝缘监视继电器主要用于监视低压直流母线绝缘情况,当母线对地绝缘降低到一定值时,继电器动作,发出告警信号。
原理简单,动作可靠,功耗低,可替代目前使用的同型号绝缘监视继电器。

继电器型号名称:

ZJJ-1/R型绝缘监视继电器型号说明


工作原理:
继电器采用电桥原理,由干簧继电器作为灵敏元件,高阻抗中间继电器作为出口元件。灵敏元件跨接在地和平衡电阻之间。当两侧直流母线对地电阻相等时,灵敏元件绕组无电流通过;当一侧绝缘电阻值下降时,便有一不平衡电流通过灵敏元件绕组。两侧绝缘电阻值相差越大,不平衡电流越大。在不平衡电流达到一定值,继电器动作,发出告警信号。

ZJJ-1/R型绝缘监视继电器主要技术参数:
5.1 额定直流电压: 48V,110V,220V;
5.2 动作绝缘电阻值: 220V时为(25~15)kΩ
10V时为(6.4~3.7)kΩ
48V时为(1.5~0.85)kΩ?
5.3 继电器触点型式
继电器提供一付动合触点。
5.4 重量:不超过1kg
5.5 工作条件
a) 使用地点不允许有爆炸危险的介质,周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满水蒸气和有较严重的霉菌存在;
b) 使用地点不允许有较强的振动和冲击;
c) 使用地点应具有防御雨、雪、风、沙的设施;
d) 使用地点不允许超过1.5mT的外磁感应强度。
5.6 介质强度
继电器各导电路对外露的非带电金属部分及外壳之间,输入电路对触点之间,应能承受2kV(有效值),50Hz的交流试验电压,历时1min试验,而无绝缘击穿及闪络现象。
5.7 电气抗干扰
继电器应符合GB7261和GB6261《静态继电器急保护装置的电气抗干扰试验》。

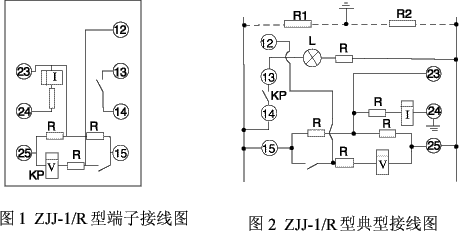

继电器背后接线图:
继电器背后接线图及典型接线图(见图1-图2)

ZJJ-1/R型绝缘监视继电器接线图

继电器外形尺寸及开孔尺寸:
见凸出式模数化插入结构中的附图1和附图5。

订货需知:
8.1 产品型号、名称、辅助电压等级。
8.2 订货数量。
8.3 继电器配套: 如底座、插套等(ABB结构配件须另行订货)。

ZJJ-1/R型绝缘监视继电器
