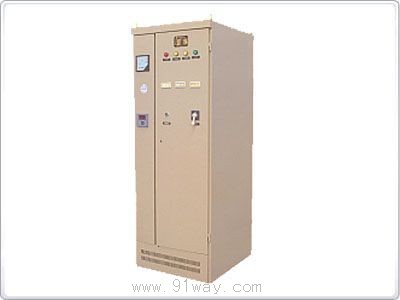

产品名称: SKG系列电液变阻启动柜
型号规格: SKG系列电液变阻启动柜
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 高压起动器
分栏标签
参考价格: 厂价直销
产品品牌: 中力
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
SKG系列电液变阻启动柜产品详细说明:
SKG-电液变阻启动柜

电液变阻起动柜是为改善大中型绕线式异步电动机或感应同步电动机的起动性能而研制成功的新型起动设备。他克服了老式起动器。〔如频敏变阻器.油浸变阻器.铸铁电阻器等〕存在的冲击电流大 .电压低,难起动和操作不便等问题。本产品特别适用于建材.化工.冶金,钢铁,矿山等工业部门的球磨机,轧钢机,空压机,大型泵,大型风机,大型灌溉电机的起动。

一、性能特点:
1.起动电流小
起动瞬间电流小于1.3倍额定电流,而加速过程电流等于正常运行电流使电动机无附加起动温升,同时大大降低了起动对电网电压电流的冲击。从而很好地保护了电机和电力变压器,廷长电机使用的寿命。

2、起动平滑
由于串入转子回路的阻值是无极减小的,同时保证了电机输电恒定的起动转柜,实现了电动机的平滑起动,消除了有级起动对减速机和被拖动设备多次的机械应力冲击,促护了减速机和被拖设备并延长其使用寿命。

3、起动平滑降低了电机起动对电网或电力变压器的要求:
只要电网能保证电动机正常运行,电动机就能顺利起动,特别适用电力紧张,电网电压波动大,电压低的地区,即不会因电力紧张,电压低而影响生产,又可节约一次性投资。

4、可连续起动:
每次起动,起动器本身温升小于3℃ ,而电机无附加起动温升,因此,电机可进行连续多次的起动,并无火花,噪声低。

5、节能:
电机节能和频敏电阻器相比,每起动一次可节电12度左右。

6、全部操作自动化,起动程序简单,可靠。

7、结构简便.维护方便。

二、主要结构:
SKG系列电液变阻启动柜结构分别由液体变阻柜部分上下结构组成,液体变阻柜是本设备的 主体,它包括电液箱,导电液体,电极机械传动设置。液体探测元件,温度传感器等,控制柜由控制盘和操作指示盘组成。

三、基本原理
它利用导电液体中两平行极板间的液体电阻.通过机械传动装置使极板的相对距离逐渐缩小,直至接触,使串入电机转子回路中的电阻无级变小最后为零。实现重载绕线式大中型电机的平滑起动。

四、SKG系列电液变阻启动柜主要技术参数:(随着产品的更新换代,外形及安装尺寸会有变化,请以具体产品为准)

电液阻起动柜
选配线式异步电动机规格
起动电流比Lg/le
异电液体正常工作度℃
变阻柜外形尺寸
功率KW
额定电压V
SKG-1
55-245
3800 3000 6000
≤1.13
0-60℃
200x770x600
SKG-2
245-380
380 3000 6000 10000
≤1.13
0-60℃
2150x870x700
SKG-3
570-630
380 3000 6000 10000
≤1.13
0-60℃
2200x900x800
SKG-4
800-1000
380 3000 6000 10000
≤1.13
0-60℃
2200x900x800
SKG-5
1000-1600
380 3000 6000 10000
≤1.13
0-60℃
2200x1000x900
SKG-6
1800-2500
380 3000 6000 10000
≤1.13
0-60℃
2200x1000x900

五,操作步骤与注意事项
1.首先查看液体起动柜电源是否合上.合上电源后,停机指示灯亮。
2,检查液体起动柜活动电极是否处于停在起动状态的位置(即即活动电极己碰到上行程开关)。.
3、如果在起动过提中(还没有正常运转),突然停电,待来电之后.等活动电极自动复位后方可起动。
4.整个起动过程需25- 30秒时间,起动正常切除接触器会自动切除,活动电极会自动复位。自动复位指示灯亮.运转指示灯亮。
5.整个起动过程中.液体柜不需要人为操作.
6.注意事项:第一次试机时,应注意活动电极的方向.在没有合上液体起动柜电源时,用手将活动电极自动上升,即正确.反之即错误。调换三相电源即可。另外,隔三个月时间检查液体柜的液体是否下降,如已下降,补充清水即可。

六、SKG系列电液变阻启动柜保养与检查
1、电阻液液位是否在规定范围(以活动极板浸液为标准)。
2、电阻液温度是否在规定范围。
3、各电器元件是否受损或接线松动。
4、限位开关的触块有无松动及变型。
5、传动机构有无异常嗓声。
6、有无过载和切除报警。

SKG系列电液变阻启动柜
