产品名称: JDH-2电动机保护继电器
型号规格: 暂无图片
  放大图片 暂无图片
产品类别: 常规产品 -- 低压电器 -- 其他继电器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图) 资料下载 继电器外形及开孔尺寸(附图4和附图8)
JDH-2电动机保护继电器产品详细说明:
用途:
JDH-2电动机保护继电器主要用作中小型电动机保护,在电动机断线、缺相运行时判断断线相别,同时发出告警,也可用于电力系统二次线路保护中,作为缺相监视元件。

继电器型号名称:

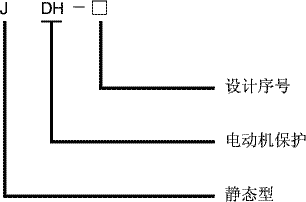

JDH-2电动机保护继电器型号说明


工作原理:

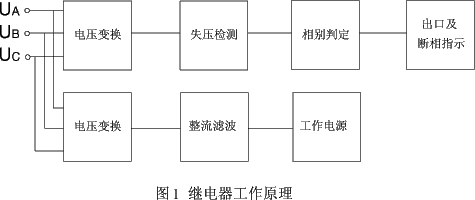

继电器原理框图如下:(见图1)
继电器测量三相电压,当缺一相时继电器将动作报警并保持动作状态,当电压恢复正常时继电器返回。若三相中有两相断线或三相均断线,则继电器将瞬时出口动作,但由于失去工作电源,动作后将返回。

JDH-2电动机保护继电器原理图

使用方法:
4.1 安装方式: 单个继电器为凸出式安装;
4.2 使用: 应满足产品的工作环境条件;
4.3 维护: 本产品应定期检查,首先进行外观检查,印刷电路板焊点有否脱落,导线有否折段等。其次检查直流回路和交流回路是否工作正常。
产品在下列条件下应能可靠地工作
a) 环境温度:-10℃~+50℃;
b) 大气压力:80kPa~110kPa;
c) 相对湿度:最湿月的平均最大相对湿度为90%,同时该月的平均最低温度为25℃,且表面无凝露,最高温度为40℃时,平均最大相对湿度不超过50%;
d) 无导电尘埃与破坏金属和绝缘的腐蚀性气体的环境中;
e) 没有爆炸危险及不充满尘埃的介质中(如煤灰、磨料、木屑等);
f) 工作位置:任一方向倾斜不超过5℃及无剧烈振动和冲击;
g) 使用地点具有防雨、雪、风砂装置及没有充满水气的环境中;
h) 没有较严重的霉菌存在的地方;
i) 使用地方不允许有较强的外磁感应强度。
继电器重量
继电器重量不超过1.25kg.

主要技术参数:
3.1 额定电压
a) 额定电压:380V、100V;
b) 额定频率:50Hz。
3.2 缺相相别指示
继电器在动作后应指示缺相相别。
3.3 动作时间继电器在缺相动作时,其动作时间不大于50ms。
3.4 功率消耗在额定电压下,三相交流电压回路的功率消耗不大于5VA/相。
3.5 触点断开容量
a) 直流电路: 在电流不大于1A,电压不大于250V的条件下,对外输出触点能断开时间常数为(5ms±0.75ms)的直流有感负荷30W。
b)交流电路: 在电流不大于5A,电压不大于250V的条件下,对外输出触点能断开功率因数coso为(0.4±0.1)的电路的负荷250VA。
3.6 介质强度继电器各导电电路对外露非带电金属部分及外壳之间,输入电路对触点之间,应能承受2kV(有效值),50Hz的交流试验电压,历时1min试验,而无绝缘击穿及闪络现象。

继电器背后接线图:
继电器背面接线图(见图2)

JDH-2电动机保护继电器接点图

继电器外形尺寸及开孔尺寸:
结构形式及外形尺寸
继电器为静态型原理,模数化插入式结构。其外形尺寸及安装尺寸见凸出式模数化插入结构中的附图4和附图8。

订货需知:
a) 产品型号、名称、额定电压;
b) 订购数量;
c) 供应成套性:产品说明书1份;
d) 继电器配套:如底座、插套等(须独立定货)
