型 号

XMTA 系列

输入信号

　模拟量输入 热电偶： K、E、S、B等
　热电阻： Pt100、Cu50等
　电 流：0～10mA、4～20mA等（输入电阻≤250Ω）
　电 压：0～5V、1～5V等（输入电阻≥250kΩ）

输出信号

　模拟量输出 DC 4～20mA（负载电阻≤500Ω） DC 0～10mA（负载电阻≤750Ω）
　DC 1～5V（输出电阻≤250Ω） DC 0～5V（输出电阻≤250Ω）
　开关量输出 继电器控制输出 ON/OFF 触点容量：AC 220V/3A；DC 24V/5A（阻性负载）
　馈电输出 DC 24V 负载≤30mA

特 性

　测量精度 ± 0.2%FS或±0.5%FS
　分 辨 率 ± 1字
　显示范围 -1999～9999
　显示方式 双屏高亮度 LED数码显示 发光二极管工作状态显示
　控制方式 连续模拟量输出
　报警方式 可选择上下限、上上限、下下限报警输出，报警 点回差可设定
　参数设定 轻触式按键设定 密码锁保护设定参数
　保护方式 输入 断线 /超量程提示 工作异常自动复位 电源欠压自动复位

使用条件

　环境温度 0～50℃
　相对湿度 ≤ 85% RH 避免强腐蚀气体
　供电电压 AC 90～260V DC 24V（±2V）
　功 耗 ≤ 4W

横 式

竖 式

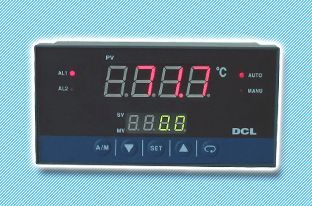

外 观

外形尺寸

160×80×80mm（宽×高×深）

80×160×80mm（宽×高×深）

开孔尺寸

152－0.4 ×76－0.5 mm（宽×高）

76－0.5 ×152－0.4 mm（宽×高）

重 量

350g

型 谱

说 明

XMT

　智能数显 PID调节器

输出类型

2

　ON/OFF控制+1路报警输出

3

　4～20mA输出+2路报警或控制

4

　0～10mA输出+2路报警或控制

5

　1～5V输出+2路报警或控制

6

　0～5V输出+2路报警或控制

输入信号

1

　热电偶 K、E、S、B等

2

　热电阻 Pt100、Cu50等

3

　DC 4～20mA

4

　DC 0～10mA

5

　DC 1～5V

6

　DC 0～5V

8

　远传压力表 30～350 Ω

9

　用户特殊要求的分度号

外 形

　缺省为 160×80×80mm横表 　

V

　80×160×80mm竖表

F

　96×96×112mm方表

G

　72×72×100mm方表

馈电输出

　缺省为无馈电输出

P

　DC 24V馈电输出

供电电源

　缺省为 AC 220V供电

D

　DC 24V供电
