产品名称：

RJ系列金属膜电阻器

型号规格：

RJ13 RJ14 RJ15 RJ16 RJ17

放大图片

产品类别：

常规产品 -- 电子电器 -- 阻容器件

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

RJ系列金属膜电阻器产品详细说明：

RJ系列金属膜电阻器

特　　点：电阻温度特性好，阻值范围宽，精度高，体积小；稳定性好，阻值长年无变化
应　　用：适用于交直流、脉冲电路的分压、限流和负载
使用环境：额定功率温度(+70℃)；使用用温度范围(-55℃～+375℃)
结构形式：引线型焊接安装
适用标准：SJ75-73 SJ2674～75-86

RJ系列金属膜电阻器外型尺寸

型　号	额定功率(W)	外型尺寸(mm)
型　号	额定功率(W)	Dmax	Lmax	d	l
RJ13	1/6W	1.85±0.15	3.2±0.2	0.45	27±3
RJ14	1/4W	2.4±0.2	6.0±0.3	0.52
RJ15	1/2W	3.5±0.3	9.5±0.5	0.6
RJ16	1W	4.5±0.3	12±0.5	0.8
RJ17	2W	4.5±0.3	15±0.5	0.8

主要技术指标

型　号	额定功率(W)	阻值范围(Ω)	阻值允许偏差(%)	温度系数(×10-6/℃)	最高工作电压(V)	最高过负荷电压(V)
RJ13	1/6W	1～1M	±1 ±5	±100	200	300
RJ14	1/4W	1～2.2M			250	400
RJ15	1/2W	1～3.3M			350	500
RJ16	1W	1～5.1M			350	500
RJ17	2W	1～10M			500	700

主要检验项目、试验方法及性能要求

检验项目	性能要求	试验方法
电阻温度系数	≤±100(×10-6/℃)	-55℃/+20℃ 20℃/+125℃
引出端强度	R≤±(0.5%R+0.05Ω)	拉力5N或10N 弯曲连续两次
耐电压	无击穿或飞弧	V型块法，施加交流电压，其峰值为绝缘电压的1.42倍，1min
可焊性	焊料能自由流动并与引线润湿	235±5℃　 2±0.5s
耐焊接热	ΔR≤±(0.5%R+0.05Ω)	260±5℃　 10±1s
过载	ΔR≤±(0.5%R+0.05Ω)	2.5VR 5s
温度快速变化	ΔR≤±(0.5%R+0.05Ω)	-55℃/+125℃ 5次循环
振动	ΔR≤±(0.5%R+0.05Ω)	10～500Hz　 98m/s2
长期负荷	ΔR≤±(2%R+0.05Ω)	+70±2℃ VR 1000h
稳态湿热	ΔR≤±(2%R+0.05Ω)	+40±2℃　湿度95～3% 240h

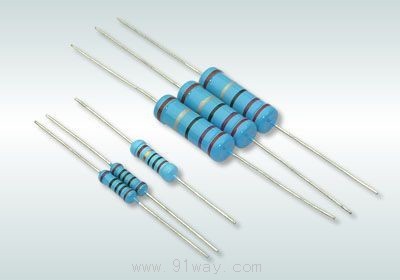

RJ系列金属膜电阻器（示意图）
