产品名称：

RMK系列精密片式膜电阻器

型号规格：

RMK0603 RMK0805 RMK1206

放大图片

产品类别：

常规产品 -- 电子电器 -- 阻容器件

参考价格：

厂价直销

产品品牌：

国产

产品产地：

北京

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

RMK系列精密片式膜电阻器产品详细说明：

RMK系列精密片式膜电阻器

特　　点：电阻温度特性好，阻值范围宽，精度高，体积小；稳定性好，可靠性高，机械强度高，高频特性优越
应　　用：适用于流焊与回流焊，装配成本低并用于自动贴装设备，广泛应用通信设备及计算机及各种高频设备和各种集成电路中
使用环境：额定功率温度(+70℃)；使用用温度范围(-55℃～+125℃)
结构形式：SMC表面贴装
适用标准：BJB1432A-99

RMK系列精密片式膜电阻器外型尺寸

型　号	额定功率(W)	外型尺寸(mm)
型　号	额定功率(W)	L	W	H	L
0603	1/16W	1.6±0.2	0.8±0.2	0.4±0.1	0.3±0.2
0805	1/10W	2.0±0.2	1.25±0.2	0.5±0.1	0.4±0.2
1206	1/8W	3.2±0.2	1.6±0.2	0.5±0.1	0.45±0.2

主要技术指标

型　号	额定功率(W)	温度系数　 (×10^-6/℃)	阻值允许偏差(%)　阻值范围(Ω)			最高工作电压(V)	最高过负荷电压(V)
			F(±1%)	D(±0.5%)	B(±0.1)
0603	1/16W	±100	10Ω～2.2MΩ			50	100
		±50	10Ω～510KΩ	51Ω～499KΩ	100Ω～100KΩ
		±25	100Ω～510KΩ	100Ω～499KΩ	100Ω～100KΩ
0805	1/10W	±100	100Ω～3.3MΩ			100	200
		±50	10Ω～2.2MΩ	51Ω～2.2MΩ	100Ω～1MΩ
		±25	100Ω～510KΩ	100Ω～499KΩ	100Ω～499KΩ
1206	1/8W	±100	10Ω～5.1MΩ			200	400
		±50	10Ω～3.3MΩ	51Ω～3.3MΩ	100Ω～1MΩ
		±25	100Ω～1MΩ	100Ω～1MΩ	100Ω～1MΩ

主要检验项目、试验方法及性能要求

检验项目	性能要求	试验方法
电阻温度系数	≤±100(×10^-6/℃)	-55℃/+20℃ 20℃/+125℃
端子强度	R≤±(0.1%R+0.05Ω)	500g 30秒
安装牢固性	粘贴牢固，无机械损伤	0.1N侧向推力，30s
可焊性	引出端95%被焊料覆盖	235±5℃ 浸焊电阻两端头 3s±0.5s
耐焊接热	ΔR≤±(0.1%R+0.05Ω)	270±5℃　10±1s
过载	ΔR≤±(0.1%R+0.05Ω)	2.5VR 5s(400V Max) 30分钟后测量阻值
温度快速变化	ΔR≤±(0.1%R+0.05Ω)	-55℃/+125℃ 5次循环
振动	ΔR≤±(2%R+0.05Ω)	10～500Hz　98m/s²
寿命	ΔR≤±(0.5%R+0.05Ω)	+70±2℃ VR 1000h
稳态湿热	ΔR≤±(0.5%R+0.05Ω)	+40±2℃ 相对湿度90～95% 240h

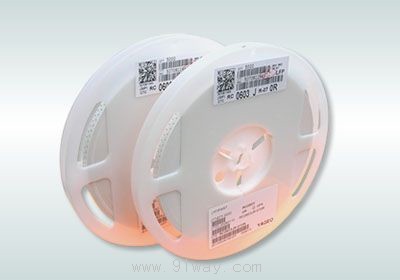

RMK系列精密片式膜电阻器（示意图）
