产品名称：

RJ系列精密金属膜电阻器

型号规格：

RJ73 RJ74 RJ75 RJ76

RJ系列精密金属膜电阻器

产品类别：

常规产品 -- 电子电器 -- 阻容器件

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

RJ系列精密金属膜电阻器产品详细说明：

RJ系列精密金属膜电阻器

特　　点：电阻温度特性好，阻值范围宽，精度高，体积小；稳定性好，阻值长年无变化
应　　用：适用于要求高精度、高稳定性的交直流、脉冲电路的分压、分流
使用环境：额定功率温度(+70℃)；使用用温度范围(-55℃～+155℃)
结构形式：引线型焊接安装
适用标准：SJ2676～SJ2678

外型尺寸

型　号	额定功率(W)	外型尺寸(mm)
型　号	额定功率(W)	Dmax	Lmax	d	l
RJ73	1/6W	1.85±0.15	3.2±0.2	0.45	27±3
RJ74	1/4W	2.4±0.2	6.0±0.3	0.52
RJ75	1/2W	3.5±0.3	9.5±0.5	0.6
RJ76	1W	4.5±0.3	12±0.5	0.8

RJ系列精密金属膜电阻器主要技术指标

型　号	额定功率(W)	温度系数　 (×10^-6/℃)	阻值允许偏差(%)　阻值范围(Ω)			最高工作电压(V)	最高过负荷电压(V)
			F(±1%)	D(±0.5%)	B(±0.1)
RJ73	1/6W	±100	10Ω～2.2MΩ			200	300
		±50	10Ω～510KΩ	51Ω～499KΩ	100Ω～100KΩ
		±25	100Ω～510KΩ	100Ω～499KΩ	100Ω～100KΩ
RJ74	1/4W	±100	100Ω～3.3MΩ			250	400
		±50	10Ω～2.2MΩ	51Ω～2.2MΩ	100Ω～1MΩ
		±25	100Ω～510KΩ	100Ω～499KΩ	100Ω～499KΩ
RJ75	1/2W	±100	10Ω～5.1MΩ			350	500
		±50	10Ω～3.3MΩ	51Ω～3.3MΩ	100Ω～1MΩ
		±25	100Ω～1MΩ	100Ω～1MΩ	100Ω～1MΩ
RJ76	1W	±100	10Ω～10MΩ			350	500
		±50	10Ω～3.3MΩ	51Ω～2.2MΩ	100Ω～100KΩ
		±25	100Ω～510KΩ	100Ω～499KΩ	100Ω～100KΩ

主要检验项目、试验方法及性能要求

检验项目	性能要求	试验方法
电阻温度系数	≤±100(×10^-6/℃)	-55℃/+20℃ 20℃/+125℃
引出端强度	R≤±(0.1%R+0.05Ω)	拉力5N或10N 弯曲连续两次
耐电压	无击穿或飞弧	V型块法，施加交流电压，其峰值为绝缘电压的1.42倍，1min
可焊性	焊料能自由流动并与引线润湿	235±5℃　2±0.5s
耐焊接热	ΔR≤±(0.1%R+0.05Ω)	260±5℃　10±1s
过载	ΔR≤±(0.1%R+0.05Ω)	2.5VR 5s
温度快速变化	ΔR≤±(0.1%R+0.05Ω)	-55℃/+125℃ 5次循环
振动	ΔR≤±(2%R+0.05Ω)	10～500Hz　98m/s2
长期负荷	ΔR≤±(0.5%R+0.05Ω)	+70±2℃ VR 1000h
稳态湿热	ΔR≤±(0.5%R+0.05Ω)	+40±2℃ 湿度95～3% 240h

RJ系列精密金属膜电阻器

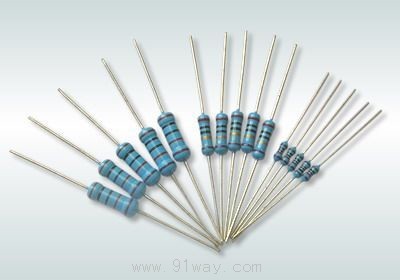

RJ系列精密金属膜电阻器（示意图）
