产品名称: RI80高压电阻器
型号规格: RI80高压电阻器
  放大图片 放大图片
产品类别: 常规产品 -- 电子电器 -- 阻容器件
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:

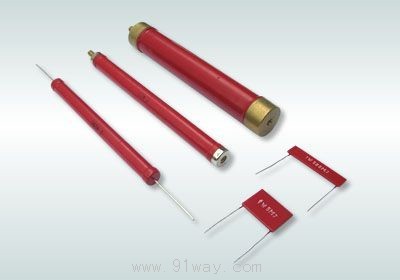

(点击小图查看大图)
RI80高压电阻器产品详细说明:
RI80高压电阻器

型  号:RI80型
特  点:柱状结构,体积小,重量轻,功率大,高阻值,电感低,高频特性好,安全可靠,具有高过载能力
应  用:适用于交直流或脉冲电路及高压设备中,可代替真空兆(RH1)型电阻器,用于微电流测量电路中
使用环境:额定功率温度(+70℃);使用用温度范围(-55℃~+85℃)
结构形式:柱状结构,引线焊接或标准螺柱安装
特性要求:引脚及电阻体尺寸可依据用户特殊要求协商定制
适用标准:GB/T5729-2003

外型尺寸及主要技术指标

型号

额定功率(W)

结构 外 形 尺 寸(mm) 阻值范围 工作电压(KV) 允许偏差(%) 温度系数(×10-6/℃)
Dmax Lmax d l

RI80-0.5

0.5W a(引线) 6 28 0.8 30 1~2000MΩ 8

±2%(G)

±5%(J)

±10%(K)

±400
RI80-1 1W 9 30 1 1~2000MΩ 10
RI80-3 3W 9 50 1~2000MΩ 15
RI80-5 5W 11 70 1~2000MΩ 20
RI80-8 8W 11 100 1~2000MΩ 25
RI80-10 10W b(螺柱) 11 147 M4 6 1~2000MΩ 35
RI80-20 20W 18 120 M5  10 1~2000MΩ 35
RI80-30 30W 20 120 M5 1~2000MΩ 35
RI80-50 50W 22 120 M6 1~2000MΩ 35
RI80-80 80W 28 135 M8 1~2000MΩ 35
RI80-100 100W 28 170 M8 1~2000MΩ 35
RI80-200 200W 33 320 M10 1~2000MΩ 80

RI80高压电阻器检验项目、试验方法及性能要求

检验项目 性能要求 试验方法
  电阻温度系数

≤±200(×10-6/℃)

-55℃/+20℃  20℃/+155℃

  可焊性 焊料能自由流动并与引线润湿

235±5℃  2±0.5s

  耐焊接热

ΔR≤±(0.5%R+0.05Ω)

260±5℃  10±1s

  稳态湿热

ΔR≤±(2%R+0.1Ω)

+40±2℃  湿度95~98% 240h
  温度快速变化

ΔR≤±(1%R+0.05Ω)

-55℃/+125℃ 5次循环
  振动

ΔR≤±(1%R+0.05Ω)

10~500Hz  98m/s2

  长期负荷

ΔR≤±(5%R+0.05Ω)

+40±2℃ VR 1000h
  引出端强度 ΔR≤±(0.5%R+0.05Ω) 10N 弯曲两次
  降功耗 ≤210℃ 环境温度升至300℃时,电阻器允许负荷由额定功率降至0
