YXG-150-Z抗振感应接点压力表产品详细说明：

YXG-150-Z抗振感应接点压力表
仪表具有抗环境振动、介质脉动和冲击载荷特性。仪表接点采用了无接触感应开关，电信号切换可靠、灵敏度高、控制精度高、响应快速、无滞后跳跃现象，开关特性极其优良。仪表与YXG-K控制器配套使用。

技术参数：

执行标准：Q/320211 DGH08-2002
精确度等级：1.6级
测量范围：0-0.16,0-0.25,0-0.4,0-0.6,0-1.0,0-1.6,0-2.5,0-4.0,0-6.0,0-10,0-16,0-25.0-40,0-60,-0.1-0.15,-0.1-0.3,-0.1-0.5,-0.1-0.9,-0.1-1.5,-0.1-2.4MPa
工作温度：-10℃~ 55℃
防护等级：IP54
电气参数：工作电压 8V DC
         工作电流 ：通≥3mA,断≤1mA

接点型式与控制方式：

型号	示意图	接点型式	控制片随指示针变动时的位置	等效接触式接点
YXG-150-Z21		上下限	1、控制片皆处于感应开关内。 2、指示针上行（或下行）时，上限接点（下限接点）的控制片退出感应开关。	1、二接点皆断开，输出高阻抗 2、上限接点（下限接点）接通，输出低阻抗
YXG-150-Z11		双上限	1、控制片皆处于感应开关内。 2、指示针上行时，接点1、2的控制片顺序退出感应开关。	1、二接点皆断开，输出高阻抗 2、接点1、2顺序接通，输出低阻抗。
YXG-150-Z22		双下限	1、控制片皆处于感应开关内。 2、指示针下行时，接点2、1的控制片顺序退出感应开关	1、二接点皆断开，输出高阻抗 2、接点2、1顺序接通，输出低阻抗。
YXG-150-Z1		单上限	1、控制片处于感应开关内。 2、指示针上行时，接点控制片退出感应开关。	1、接点断开，输出高阻抗 2、接点接通，输出低阻抗。
YXG-150-Z2		单下限	1、控制片处于感应开关内。 2、指示针下行时，接点控制片退出感应开关。	1、接点断开，输出高阻抗。 2、接点接通，输出低阻抗。
注：示图中控制片在感应开关内，示接点呈断开状态。                    控制片在感应开关外，示接点呈接通状态。

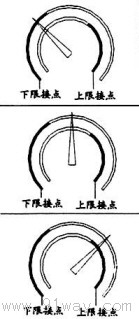

YXG-150-Z抗振感应接点压力表工作特性（上下限接点型式）

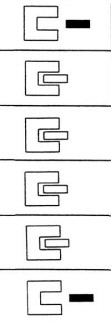

接点状态	等效接触式接点 （YXG-K输出端子）	感应开关状态	输出电流 （仪表输出端子）
	下限接点		≥3mA （3、4）
	上限接点		≤1mA （1、2）
	下限接点		≤1mA （3、4）
	上限接点		≤1mA （1、2）
	下限接点		≤1mA （3、4）
	上限接点		≥3mA （1、2）
注：双上限或双下限的输出端子1、2为接点2，端子3、4为接点1

使用与订货须知：
仪表名称、型号、测量范围。
