5S系列小型断路器产品详细说明：

5S系列小型断路器

产品简介

小型断路器是用于低压电气设备，保护导体、开关及电器，防止过载和断路的。它们能够满足与电气设备相关的各种条件，代表了各个行业中技术性能及经济性最佳的解决方案，广泛应用于工业、政府设施高技术公共设施及家电等行业。它们是按照现行国际标准（IEC60898）制造的，分为7个产品系列，覆盖范围为电流0.3A~125A，电压230/400V，同时可按与之相关的附件及辅助开关进行分类。它们用搭锁安装在符合EN50022及DIN46277标准的35mm的对称护拦上。
    西门子5S系列小型断路器主要用于配电线路、负载、照明等电器设备的过载及短路保护等。

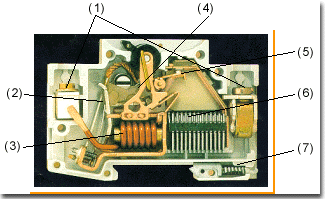

   结构及功能部件（见下图）

----------------(1)组合型接线端子；
----------------(2)用于过载保护的热双金属片；
----------------(3)用于短路保护的电磁脱扣器；
----------------(4)机械锁定和手柄装置；
----------------(5)触头系统；
----------------(6)快速灭弧系统；
----------------(7)外壳和卡轨部件。

主要功能特点：
1. 采用漏斗式组合型接线端子使接线简单可靠；可方便地连接汇流母线排，并可以通过附加接线端子使进线或出线的端子容量达35mm2
2. 触头系统采用银合金材料(银锡或银石墨)，真正做到了无熔焊。
3. 采用快速灭弧系统，由动触头锁定片、引弧导板、磁吹金属片和金属灭弧栅片等部件构成。灭弧室中有多达13片的金属栅片，可迅速将电弧熄灭，平均短路分断时间仅为3.7 ms。
4. 能量限制等级比 3 还要高(能量值仅为等级 3 的50%)。
5. 选择性配合保护好。可与上级的熔断器，塑壳式断路器等产品形成良好的选择性保护。
6. 断路器均能满足IEC898的标准，分断能力最高可达10KA（如用于工业IEC947－2标准最高达25KA
7. 断路器脱扣特性有A、B、C、D四种，额定电流范围从0.3－125A。可以适用于各种不同的使用范围。
8. 断路器的外壳采用热固性材料制成，具有很高的耐热性和抗冲击强度，绝缘强度高。
9. 断路器外形为标准模数化结构，体积小重量轻；安装部件采用金属片和弹簧，可以安全牢固地卡装在35mm的标准导轨上。
10. 断路器可与多种附件相连接，如用于手柄锁定的锁定装置，它可以防止无关人员去操作断路器，另外还有辅助开关、故障报警开关、分励脱扣、欠压脱扣等附件可供选择。

5S系列小型断路器基本参数与技术特性：

额定工作电压：AC230/400V（最大至AC250/440V）; DC220/440V
额定工作电流：0.3-125A
极数：1P,2P,3P,4P,1P+N,3P+N
脱扣特性：A,B,C,D
分断能力：4.5KA, 6KA, 10KA (包括直流)
符合标准：IEC898，GB10963以及 CCC安全认证等 4.外形尺寸： 宽度为18mm（1模数）的倍数

特点
根据 IEC 898 标准，额定分断能力高达 10kA
极好的限流作用和选择性
脱扣特性为 A, B, C, D
采用机械卡装的快速附件安装
组合型接线端子可同时连接汇流排和馈线电缆
根据 DIN VDE 0660 第 107 部分标准同时具有隔离功能 (5SP4)
根据 EN 60 204 同时具有主开关功能 (5SP4)
独立的开关位置指示器 (5SP4)
根据 DIN VDE 01 006 第 100 部分标准可防止手指和手背触电

脱扣特性	30C 室温时的脱扣特性
符合标准	脱扣特性	热力脱扣测试 电流低测试电流	高测试电流	脱扣时间 63A ≤In ≤125A	电磁脱扣测试电流保持	最迟脱扣	脱扣时间
IEC 898/EN 60898 DIN VDE 0641 第 11 部分	A	1.13xln	1.45xln	>1h  >2h <1h  <2h	2xln	3xln	≥0.1s <0.1s
	B	1.13xln	1.45xln	>1h  >2h <1h  <2h	3xln	5xln	≥0.1s <0.1s
	C	1.13xln	1.45xln	>1h  >2h <1h  <2h	5xln	10xln	≥0.1s <0.1s
	D	1.13xln	1.45xln	≥1h  >2h <1h  <2h	10xln	20xln	≥0.1s <0.1s

在其它运行温度，每 10 度的温度差，延迟脱扣电流的变化大约为 5%，并且在低于 30C 时增加，高于 30C 时减少。

对于 DC (直流)，瞬时脱扣极限电流以系数 1.2 增加。
