关于产品供应： |
 |
|
|
 |
|
 |
|
 |
产品名称： |
42L20系列面板电表
|
| |
型号规格： |
|
|
| |
产品类别： |
常规产品 -- 仪器仪表
-- 面板仪表 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
国标产品 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
| 上海倍源工贸有限公司 |
 |
联系电话： |
021-66770508 66775508
13916500500
13901609058 |
|
| 传真： |
021-66108310 |
| 电子邮件： |
91way@163.com |
|
|
| |
产品简介： |
|
| |
42L20系列面板电表主要技术参数： |
| |
适用范围： 本系列产品为磁电系内磁式结构，适用于安装在各控制系统和配电系统的显示面板和 大型开关板上指示相关电参数，如：交直流电流、电压、功率因数、功率、同步值、频率、展开电压和过载电流等。产品性能符合 GB7676-1998 标准。
主要技术参数：准确度为： 1.5 、 2.5 级；使用条件： -20 ～＋ 50 ℃ 相对湿度≤85%；耐压影响：自频定值变化±15%时，引起指示值误差不超过基本误差机械性能：能承受加速为30米/秒²，冲击频率每分钟80-120次、二小时运输颠震工作位置：垂直方向合用
结构特征： 塑料外壳，玻璃窗口，磁电系内磁式结构
测量范围
|
名称 |
常用规格（测量范围） |
备注 |
|
交流电流表 |
A |
0.5-50A |
直接接通 |
|
10/5A-800/5A |
经电流互感器通次级电流 |
|
KA |
1KA-10KA |
|
交流电压表 |
V |
10V-600V |
直接接通 |
|
KV |
1KV-35KV |
经电流互感器通次级电流 100V |
|
直流电流表 |
μA、mA |
50μA-500μA 1mA-500mA |
直接接通 |
|
A |
1A-15A |
|
15A-750A |
外附分流器75mV |
|
KA |
1KA-3KA |
|
直流电压表 |
V |
3V-600V |
直接接通 |
|
KV |
1KV-3KV |
外附定值电阻 |
|
频率表 |
HZ |
45-55HZ 36V 100V 127V 220V 380V |
2.5级 |
|
功率表 |
W、VAR |
100V 380V 380-380KV/100V 5A 5-10KA/5A经电压互感器二次电压 100V经电压互感器二次电压 100V |
2.5级 |
|
功率因数表 |
COSφ |
COS φ =0.5-1-0.5 100V/5A 220V/5A 380/5A |
2.5级 |
|
|
| |
|
| |

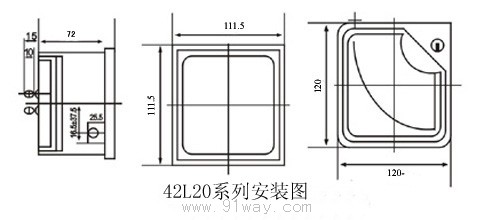

42L20系列面板电表(示意图)
|
