DL-10Q系列电流继电器
|
| |
型号规格： |
|
|
| |
产品类别： |
常规产品 -- 低压电器
-- 电流继电器 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
国标产品 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
|
|
| |
产品简介： |
|
| |
DL-10Q系列电流继电器主要技术参数： |
| |
1 用途
DL-lOQ系列电流继电器用于电机、变压器和输电线路的过负荷和短路保护线路中，作为启动元件。
2 结构和动作原理。
2.1 DL-lOQ系列电流继电器采用嵌入式安装，继电器主体部分系插拔式结构。
2.2 DL-lOQ系列电流继电器其主体部分与DL-10系列电流继电器相同。
2.3 DL-lOQ系列电流继电器系电磁式瞬时动作，磁系统有两个线圈，线圈的出头接在继电器底座的端子上，外壳底部端子上用特殊的联接片，可以将线圈串联或并联，因而可使继电器的整定范围变化一倍。
2.4 DL-10Q系列电流继电器内部接线图示于图1。
2.5 DL-lOQ系列电流继电器外形及安装尺寸图示于图2。
DL-11Q DL-12Q DL-13Q
图1 DL-10Q系列继电器内部接线图(背视)
图2 DL-10Q系列电流继电器外形及安装尺寸图
3 技术要求
3.1 触点的断开容量：当电压在220V以下及电流不大于2A时，在具有电感负荷的直流电路(时间常数T不大于5×10-3s)中为50W；在交流电路中为250VA(COSΦ=0.4)。
3.2 动作时间：过电流过电压继电器，在1.1倍整定值时，动作时间不大于0.12s；在2倍整定值时，动作时间不大于O.04s。
3.3 介质强度：继电器的导电部分对外壳的绝缘，应耐受交流50Hz，电压2kV；历时1min的试验。
3.4 继电器的重量约1.5kg。
3.5 电流继电器的技术数据列于表内。
|
型号 |
最大整定值（A） |
整定范围（A） |
线圈串联 |
线圈并联 |
在第一整定电流时消耗的功率（VA） |
触点规范 |
返回系数 |
|
动作电流（A） |
热稳定电流（A） |
动作电流（A） |
热稳定电流（A） |
|
动合 |
动断 |
|
长期 |
Is |
长期 |
Is |
|
DL—11Q
DL—12Q
DL—13Q |
0．01 |
0．0025
～
0．01 |
0．0025
～
0．05 |
0．02 |
0.6 |
0．005
～
0．01 |
0．04 |
1．2 |
0．08 |
1
1 |
1
1 |
0．8 |
|
DL—11Q
DL—12Q
DL—13Q |
0．04 |
0．01
～
0．04 |
0．01
～
0．02 |
0．05 |
1．5 |
0．02
～
0．04 |
0．1 |
3 |
0．08 |
1
1 |
1
1 |
|
DL—11Q
DL—12Q
DL—13Q |
0．05 |
0．0125
0．05 |
0．0125
0．25 |
0．08 |
2．5 |
0．025
0．5 |
0．16 |
5 |
0．08 |
1
1 |
1
1 |
|
DL—11Q
DL—12Q
DL—13Q |
0．2 |
0．05
～
0．2 |
0．05
～
0．1 |
0．3 |
12 |
0．1
～
0．2 |
0．6 |
24 |
0．1 |
1
1 |
1
1 |
|
DL—11Q
DL—12Q
DL—13Q |
0．6 |
0．15
～
0．6 |
0．15
～
0．3 |
1 |
45 |
0．3
～
0．6 |
2 |
90 |
0．1 |
l
1 |
1
1 |
|
DL—11Q
DL—12Q
DL—13Q |
2 |
0．5
～
2 |
0．5
～
1 |
4 |
100 |
1
～
2 |
8 |
200 |
0．1 |
1
1 |
1
1 |
|
型号 |
最大整定值
（A） |
整定范围
（A） |
线圈串联 |
线圈并联 |
在第一整定电流时消耗的功率（VA） |
触点规范 |
返回
系数 |
|
动作电流
（A） |
热稳定电流
（A） |
动作电流
（A） |
热稳定电流
（A） |
|
动合 |
动断 |
|
长期 |
Is |
长期 |
Is |
|
DL—11Q
DL—12Q
DL—13Q |
6 |
1.5
～
6 |
1.5
～
3 |
10 |
300 |
3
～
6 |
20 |
600 |
0．1 |
1
1 |
1
1 |
0．8 |
|
DL—11Q
DL—12Q
DL—13Q |
10 |
2.5
～
10 |
2.5
～
5 |
10 |
300 |
5
～
10 |
20 |
600 |
0．15 |
1
1 |
1
1 |
|
DL—11Q
DL—12Q
DL—13Q |
20 |
5
～
20 |
5
～
10 |
15 |
300 |
10
20 |
30 |
600 |
0．25 |
1
1 |
1
1 |
|
DL—11Q
DL—12Q
DL—13Q |
50 |
12.5
～
50 |
12.5
～
25 |
20 |
450 |
25
～
50 |
40 |
900 |
1 |
1
1 |
1
1 |
|
DL—11Q
DL—12Q
DL—13Q |
100 |
25
～
100 |
25
～
50 |
20 |
450 |
50
～
100 |
40 |
900 |
2．5 |
l
1 |
1
1 |
|
DL—11Q
DL—12Q
DL—13Q |
200 |
50
～
200 |
50
～
100 |
20 |
450 |
100
～
200 |
40 |
900 |
10 |
1
1 |
1
1 |
0.7 |
4 订货须知
4.1 继电器的型号及名称。
4.2 最大整定值（电流或电压）。
4.3 继电器数量。 |
|
| |
|
| |

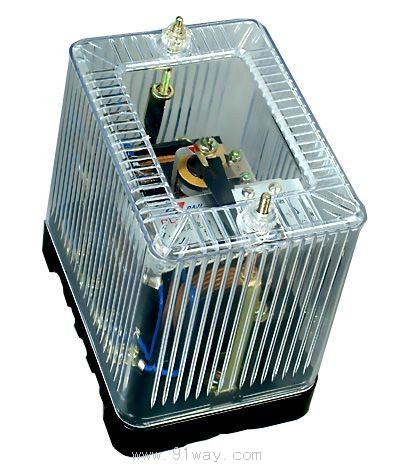

DL-10Q系列电流继电器(示意图)
|
