HWZ型直联式混流泵产品详细说明：

1、概述：
HWZ型为单级单吸悬臂直联式混流泵。具有HW型泵的所有优点，而且具有同轴性好，效率更高，使用更方便，重量更轻等优点。

2、适用范围：
HWZ系列泵适用于温度不超过80℃输送清水以及物理、化学性质类似于水的液体，浓度不超过5%的纸浆或PH=3~10、纤维长度小于80mm的液体。广泛用于工厂、矿山、农业排灌、工业废水和城市给排水。特别适宜于空间较小，要求工作环境较高的地方。

3、性能范围：
流量150~900m3/h扬程3~12m
进口直径150~300mm配套功率4~30kw

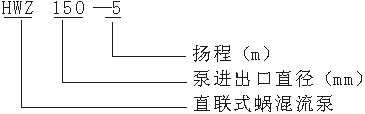

4、型号说明：



5、材质说明：

	清 水 型	纸 浆 型	污水型
泵体	HT200	HT250、ZG1Cr18Ni9Ti	根据溶液的PH值不同而定
叶轮	HT200	球目铸铁、HT250、ZG1Cr18Ni9Ti
轴	45#	45#、2Cr13
泵盖	HT200	HT250、ZG1Cr18Ni9Ti
密封	填料密封	填料密封或机械密封	填料密封

6、HWZ型直联式混流泵工作性能参数表

型 号	额 定 性 能					功率
	流量 Q（m3/h）	扬程 H（m）	转速 n/（rpm）	效率 （%）	汽蚀 余量 (m)	轴功率 (kw)	配用功率 (kw) 与电机型号
150HWZ-5	180	5	1450	82	3	2.99	4KW-4电机
150HWZ-12	180	12.5	1450	82	5.5	7.47	11KW-4电机
200HWZ-3	360	3	970	80	4	3.8	4KW-6电机
200HWZ-5	360	5	1450	80	5	5.85	7.5KW-4电机
200HWZ-8	450	8	1450	83.5	5	11.5	15KW-4电机
250HWZ-5	540	5	970	82	5	8.97	11KW-6电机
250HWZ-10	500	10	1450	80	6	19.5	22KW-4电机
300HWZ-4	720	4	730	82	4	9.6	11KW-8电机
300HW Z -8	900	8	970	84	5	23.1	30KW-6电机

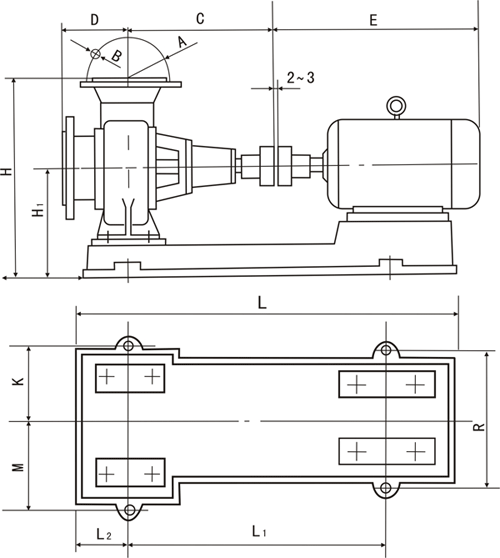

型 号	A	B	C	D	E	H	H1	L	L1	L2	K	M	R
150HWZ-5	Φ225	8-Φ 16	400	165	400	475	287	880	610	120	185	235	300
150HWZ-12			443	125	605	535	295	1010	830	95	215		395
200HWZ-3	Φ280	8-Φ17.5	455	190	515	585	350	1020	850	90	205	320	400
200HWZ-5
200HWZ-8					650
250HWZ-5	Φ335	12-Φ18	532	205		760	485	1260	855	210	315	380	600
250HWZ-10					710
300HWZ-4	Φ395	12-Φ20	617	280		885	435	1650	1090	280	360	460	530
300HWZ-8					845
