JSB型单级单吸两相流离心浆泵产品详细说明：

1、概述：

JSB型单级单吸两相流离心浆泵采用国内先进的水力模型，根据固液两相流的不同物理特性，采用叶片前盖板与叶片分离的过流原理。结合先进的铸造和精加工技术，由众多专家设计而成。具有体积小、重量轻、结构合理、性能可靠、耗电低、噪音低、无堵塞、高效节能、维修使用方便等特点。

2、适用范围：
JSB型单级两相流浆泵，适用于工作温度小于80℃，浓度小于5%的纸浆，固态物少于10%，纤维长度小于50mm，颗粒直径小于10mm的含杂质溶液，或化学与物理性质类似于纸浆的溶液，广泛应用于造纸、化工、食品及污水处理。

3、性能范围：
流量50~450m3/h 扬程15~32m
转速1450r/min 进口直径100~200mm
泵体耐压：1.0mpa、1.6mpa    电机功率5.5~55kw

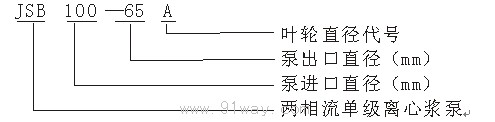

4、型号说明：


5、材质说明：

	清水型	纸  浆  型	污水型
泵体	HT200	HT250、ZG1Cr18Ni9Ti	根据溶液的PH值不同而定
叶轮	HT200	球目铸铁、ZG1Cr18Ni9Ti、HT250
轴	45#	45#、2Cr13
泵盖	HT200	球目铸铁、HT250、ZG1Cr18Ni9Ti
密封	机械密封	填料密封或机械密封	机械密封

6、JSB两相流浆泵工作性能参数表

型  号	额定性能					功率
	流量 Q（m3/h）	扬程 H（m）	转速 n/（rpm）	汽蚀 余量 (m)	轴功率 (kw)	配用功率 (kw) 及电机型号
JSB100-65A	50	22	1450	6.0	6.36	7.5KW-4
JSB100-65B	50	18	1450	6.5	4.55	5.5KW-4
JSB125-100A	80 100 120	22 20 18	1450	7.0	9.7 10.0 10.5	11KW-4
JSB125-100B	80 100 120	28 25 20	1450	6.5	9.7 11.5 12.6	15KW-4
JSB150-125A	150 180 200	28 25 20	1450	6.5	16.5 18.5 20.2	22KW-4
JSB150-125B	150 200	20 15	1450	7.0	15.2 17.6	18.5 KW-4
JSB150-125C	200 250	28 25	1450	6.5	22.0 25.0	30KW-4
JSB200-150A	300 400	20 15	1450	7.5	30.5 33.2	37 KW-4
JSB200-150B	240 400 450	32 28 25	1450	6.5	34.9 43.2 45.5	55 KW-4

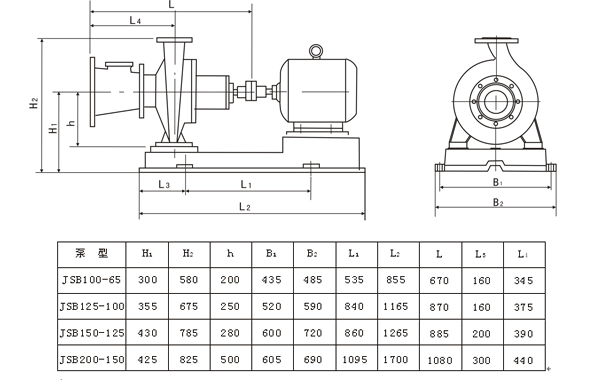

7、JSB两相流浆泵外形和按装尺寸

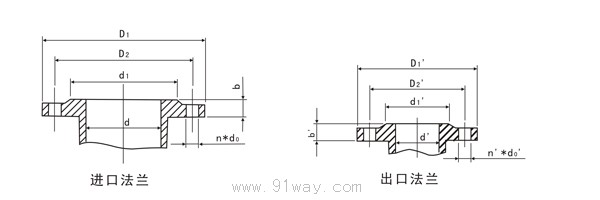

JSB两相流浆泵进出水口法兰尺寸

型  号	进口法兰尺寸						出口法兰尺寸
	d	D1	D2	d1	b	n*d0	d’	D1’	D2’	d1’	b’	n’*d0’
JSB100-80	125	250	210	184	26	8*18	80	200	160	138	22	8*18
JSB100-65	125	250	210	184	26	8*18	65	185	145	122	22	4*18
JSB125-100	150	285	240	212	27	8*22	100	218	180	156	23	8*18
JSB150-125	150	285	240	212	27	8*22	125	250	210	184	26	8*18
JSB200-150	200	340	295	268	30	8*22	150	285	240	212	27	8*22
