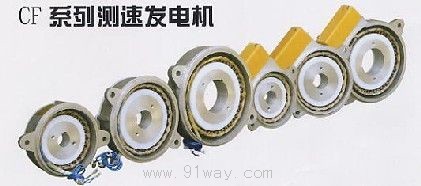

CF系列测速发电机产品详细说明：

CF系列测速发电机即三相凸极式永磁交流测速发电机（以下简称测速发电机）主要应用于电磁调速发电动机和其它调速系统中作转速——电压反馈元件。
测速发电机的安装结构型式是以定子凸缘定位于主机静止部件上，转子装在主机输出轴上的无轴结构型式。

CF系列测速发电机型号说明


　1、代表适用于转子内径 φ22-φ28
　2、代表适用于转子内径 φ32-φ52
　3、代表适用于转子内径 φ60-φ80

产品技术性能参数
1、产吕技术性能参数符合标准Q/321284JCF01-2000《CF系列测速发电机》

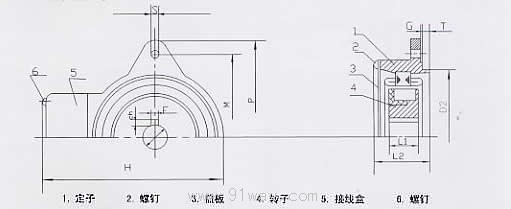

2、外形及安装尺寸



表1

型号	配套电机		安装尺寸								外形尺寸
	机座号	G	D1	F	Ch	L1	D2	T	M	S	P	H	L2
CF-1	112	10	φ22	5	2.3	24	φ110	4	140	φ8	164	163 46
	132		φ28
CF-1	160	5	φ32			30	φ135	5	165	φ10	187 190 47
	180		φ32
	200		φ42
	225		φ45
	250		φ52
F-3	280		φ60				φ175		205		234	224	51
	315		φ65
	355		φ70 φ80

注：1、配套电机参数为YCT系列电磁调速电动机参数，供参考。
　　2 、“机座号”为中心高尺寸。

CF系列测速发电机主要性能参数

型号	调速范围	绝缘等级	1000r/min时			常态绝缘 电阻MQ
			视在功率 W	输出电压 V	三相电压 不均衡值V
CF-1	0-1500	B	≥2	20≤u≤35	≤1	10
CF-2
CF-3

使用环境
1、海拔高度不得超过1000m。
2、环境温度－15 ℃～40 ℃。
3、周围介质中少灰，无铁磁性物质尘埃，无腐蚀金属和破坏绝缘的气体以及无爆炸性气体。

CF系列测速发电机装卸与存放
1、测速发电机转子安装，其孔径与安装轴径规格应相符，键槽必须正平键，不得敲击磁极部位。需拆卸时应利用专用工具借助2-M5螺孔拉出。
2、连接测速发电机引出线和激磁绕组时，应注意出线标记，测速发电机三相为：U、V、W，激磁绕组为：F1、F2。
3、测速发电机存放时间较长或认为必要时，安装前定子应经过烘干，然后检查其它绝缘电阻符合要求。
4、测速发电机应存放在通风、干燥的环境中，空气中不得有腐蚀性气体。

质量保证
测速发电机在用户使用一年内，如确因制造质量而发生损坏或不能正常工作，本厂无偿提供修理或更换。经用户装卸损坏、拆修或改制的除外。

常见故障及其排除

序号	故障现象	原因
1	三相电压不平衡	1、出线端未压牢或接触不良 2、三相绕组直流电阻阻差太大 3、绕组某处短路 4、某处断线	检查出线端，压紧螺母 更换定子 列换定子 连接断线处或更换
2	击穿	1、绕组绝缘损伤 2、定了受潮严重 3、试验方法不正确	更换定子 先进行烘干，然后检查 按表2规定试验
3	输出电压偏低	1、转子表面剩磁感应强度偏低 2、转子、定子磁极轴向错位严重 3、负载偏听偏大或局部短路	重新进行充磁或更换转子 检查、调整轴向安装尺寸 调整负载，检查线路

订货须知
1、订货除应标明产品型号外，还应同时提供转子孔径尺寸，如“CF-2-32”即表示定子止口直径为φ135mm,转子孔径为φ32mm的测速发电机。或者提供谳速电动机座中心高尺寸。
2、与表1所列的安装尺寸和外型尺寸有不同的或者主要性能参数有变化的测速发电机为特殊要求产品，订货时应标明型号外，还须详细提供具体特殊要求。并留有一定的交货期。
