DH-1型一次重合闸继电器产品详细说明：

1 用途
用于输电线路上实现三相一次重合闸的控制回路中。

2 结构概述
该继电器由一台时间继电器(DS-112C型，作为时间元件JS)，一台电码继电器(作为中间元件JZ)，及电阻，电容元件组成。它们被固定在绝缘的安装板上，安装板又被固定在金属的底座上，装有金属的外壳，它通过螺杆被紧固在底座上，在外壳与底座之间辅有隔尘垫，保证密封，在金属外壳上部镶有玻璃，从外面可以检查装置的动作情况。
继电器可以采用板前接线，也可以采用板后接线。
继电器内部接线图示图1。



图1 DH-1型继电器的内部接线图(背视)

3 技术数据
3.1 继电器的额定电压为DCll0V，220V。
3.2 继电器的额定电流(中间元件电流绕组JZ(1)的额定保持电流)为0.25A；0.5A；1A；2A；4A。
3.3 在额定电压下，当环境温度为20±5℃，相对湿度不大于70％时，电容器充电到中间元件作所必需的电压的时间(一次重合闸间隔时间)在15s-25s范围内。
3.4 在70％额定电压下，当环境温度为20±5℃，相对湿度不大于70％时，继电器应保证可靠动作，此时电容器充电到使中间元件动作所必需的电压的时间，允许延长到2min。
3.5 当中间元件电压绕组没有电压，电流绕组流过额定电流时，衔铁保持在吸合位置。
3.6 继电器在额定电压下中间元件的触点JZl与JZ(I)串联后，应保证能接通额定电流8倍(不大于8A)的电流历时5s，此后在触点上不应有熔化和粘接的痕迹。
3.7 在额定电压下，中间元件电流绕组JZ(1)的功率消耗应不大于1.35W。
3.8 时间元件的延时调整范围为0.25s～3.5s。
3.9 时间元件的线圈串联附加电阻后应能长期经受110％额定电压。
3.10 介质强度：继电器各电路对外露非带电金属部分之间应耐受电压2kV,交流50Hz历时lmin试验而无击穿或闪络。
3.11 装置的重量不超过5kg。
3.12 外形尺寸及开孔尺寸图见图2、图3。

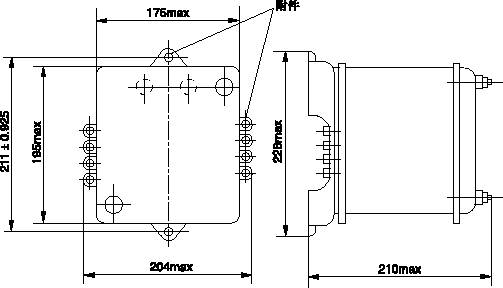

图2 DH-1继电器外形尺寸

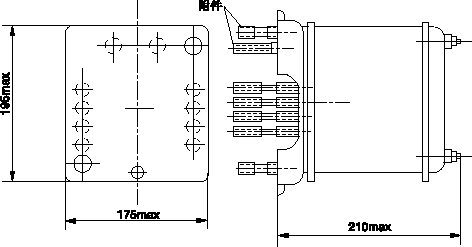

图三 DH-1型继电器开孔尺寸

3.13 继电器内各元件参数由表1给出。

接线图 代 号	名 称			额 定 电 压		备注
				110V	220V
ZJ(1) ZJ(V)	中 间 元 件	额 定 电 流 (A)	0.25	Wl=1200匝 W2=8000匝 Φ=0.35，R=12.3ΩΦ=0.12，R=900Ω	Wl=1200匝 W2=12600匝 Φ=0.35，R=12.3ΩΦ=0.1，R=2100Ω	W1为 JZ(1) 的匝数 　 W2为 Jz(V) 的匝数
			0.5	Wl=600匝 W2=8000匝 Φ=0.49，R=3.2Ω Φ=0.12，R=900Ω	Wl=600匝 W2=12600匝 Φ=0.49，R=3.2ΩΦ=0.1，R=2100Ω
			1	Wl=300匝 W2=8000匝 Φ=0.69，R=0．8ΩΦ=0.12，R=900Ω	Wl=300匝 W2=12600匝 Φ=0.69，R=0．8ΩΦ=0.1，R=2100Ω
			2.5	Wl=300匝 W2=8000匝 Φ=1，R=0.2Ω Φ=0.12，R=900Ω	Wl=120匝 W2=12600匝 Φ=1，R=0.2Ω Φ=0．1，R=2100Ω
			4	W1=75匝 W2=8000匝 Φ=1.32，R=0.05ΩΦ=0.12，R=900Ω	W1=75匝 W2=12600匝 Φ=1.32，R=0.05ΩΦ=0.1，R=2100Ω
JS C 4R 5R 6R 17R	时间元件 电容器 电阻 电阻 电阻 电阻			W=9800匝 Φ=0.2，R=450Ω CZM—L—250-10uf RT-0.5—2.2MΩ RXY-20—1KΩ RXY-15—500Ω RXY—20-1KΩ	W=17600匝 Φ=0.13，R=1930Ω CZM—L-630—4uf RT-0.5-6.8MΩ RXY-20—4KΩ RXY-15-500Ω RXY-20-3KΩ	两只 并联 两只 并联

断路器合闸接触器线圈的额定电流（A）	0.3-0.6	0.6-1.2	1.2-3	3-7.5
继电器的额定电流（A）	0.25	0.5	1	2.5

4 订货须知
订货时应注明
4.1 继电器的名称和型号。
4.2 操作电路的额定电压，中间元件电流绕组JZ(I)的额定电流。
4.3 接线方式(前面或后面)。
当选择装置的规范时，中间元件电流绕组JZ(I)的额定电流应小于断路器合闸接触器线圈的额定电流。具体可按表2选择。

DH-1型一次重合闸继电器（暂无图片）
