JH系列静态型重合闸继电器产品详细说明：

1、用途
JH系列静态型重合闸继电器用于输电线路的三相一次重合闸接线中作为主要元件

2、特点
2.1 无需更改继电器屏后接线就可替代DH系列重合闸继电器，见表1；
2.2 用数字开关整定重合闸延时时间，刻度误差小、精度高，改变定值无需复校；
2.3 重合闸准备动作时间，恒定为20S，不受外部电压和环境温度影响；
2.4 外部启动重合闸，采用光耦隔离。抗干扰性能好。

3、主要技术数据
3.1 直流额定电压：48V、110V、220V；
3.2 中间继电器电流线圈的直流额定保持电流：0.25A、0.5A、1A、2.5A；
3.3 时间继电器整定范围用0.1S～9.9S，级差0.1s；
3.4 功率消耗
3.4.1 中间继电器功耗在110V和220V额定电压下，电压线圈功率不大于8W。 在额定电流下，电流线圈功耗不大于4W。
3.4.2 除中间继电器外，重合闸继电器总功耗在220V额定电压时不大于5W，在110V额定电压下不大于3W。

表1 　取代产品型号对照表：

型　　号	等同取代产品型号
JH-1	DH-1、DH-2A
JH-2	DCH-1
JH-3	DH-3
JH-4	DH-4

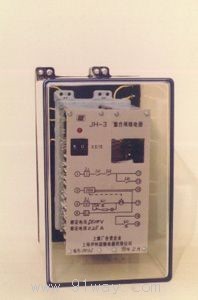

JH系列静态型重合闸继电器
