DZB-500系列中间继电器产品详细说明：

1 DZB-500系列中间继电器用途

该系列中间继电器由直流电压操作，并由直流电流保持，可以用在保护和自动控制电路中。

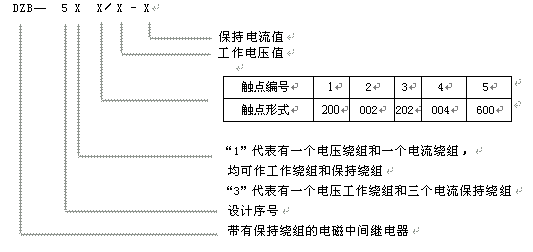

2 DZB-500系列中间继电器型号含义


3 DZB-500系列中间继电器技术数据

DZB-500系列继电器的触点、绕组和基本参数列于下表：

型号	触点形式	绕组类型	额定电压（V）	额定电流（A）
512 DZB—513 514 515	二转换 二动合、二转换 四转换 六动合	一个电压绕组和 一个电流绕组 均可作为工作绕组 和保持绕组	24，48， 110，220	0.5，1， 2，4
532 DZB—533 534 535	二转换 二动合、二转换 四转换 六动合	一个电压工作绕组和 三个电流保持绕组	24，48， 110，220	0.5，1， 2，4

3.1 在环境温度为+20℃时，继电器可靠动作电压不大于70％额定电压／保持电流不大于80％额定电流。
3.2 保持绕组处在无电状态下，继电器动作时间和返回时间均不大于0.05s。
3.3 继电器触点断开能力
3.3.1 在直流电路里，当电压不超过250V和电流不超过1A并且具有电感(时间常数不大于5×10-3S)时，触点的断开功率为50W。
3.3.2 在交流电路里，当电压不超过250V和电流不超过2.5A时，触点断开功率为500VA。
3.3.3 触点在闭合位置时允许长期通过5A电流。
3.4 当环境温度为-40℃时，电压绕组长期耐受110％额定电压，温升不超过65K，而电流绕组耐受3倍额定电流历时3s。
3.5 继电器各导电部分与铁芯之间耐受交流50Hz，2kV历时lmin电压，无击穿或闪络现象。
3.6 继电器耐受105次动作。
3.7 DZB-500系列继电器外形及安装开孔尺寸见图1

图1 D2B-500系列继电器外形及安装开孔尺寸图

3.8 线圈阻值见下表

512 513 514 515 DZB- 532 533 534 535	电压工作绕组	直流电压	220V	110V	48V	24V
		线圈电阻	18kΩ	4.6kΩ	750Ω	188Ω
	电压工作绕组	直流电压	220V	110V	48V	24V
		线圈电阻	35kΩ	3.4kΩ	800Ω	200Ω

3.9 220V电压线圈线径大于0.09的作为短时期通电，小于0.09的作为长期通电。

4 订货须知
4.1 继电器名称、型号及数量。
4.2 额定电压和电流。
