产品简介:
(点击小图查看大图)
DZB-500Q系列中间继电器产品详细说明:
1 DZB-500Q系列中间继电器用途

DZB-500Q系列中间继电器由直流电压操作,并由直流电流保持,可以用在保护和自动控制电路中。

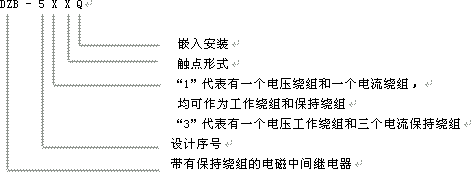

2 DZB-500Q系列中间继电器型号含义

DZB-500Q系列中间继电器型号说明

3 结构概述
3.1 DZB-500Q系列中间继电器采用嵌入安装,继电器主体部分系插入式结构。
3.2 DZB-500Q系列中间继电器其主体部分与DZB-500系列中间继电器相同。
3.3 DZB-500Q系列中间继电器的内部接线图示于图1。
3.4 DZB-500Q系列中间继电器的外形及安装尺寸图示于图2。

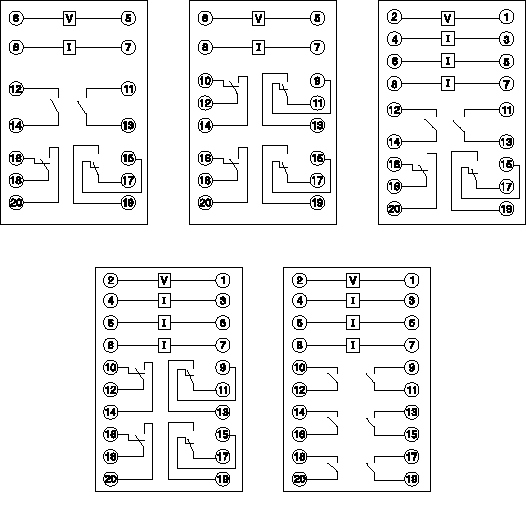

DZB-500Q系列中间继电器接点图
图1 DZB-500Q系列中间继电器内部接线图
依此为 DZB-513Q DZB-514Q DZB-533Q DZB-534Q DZB-535Q

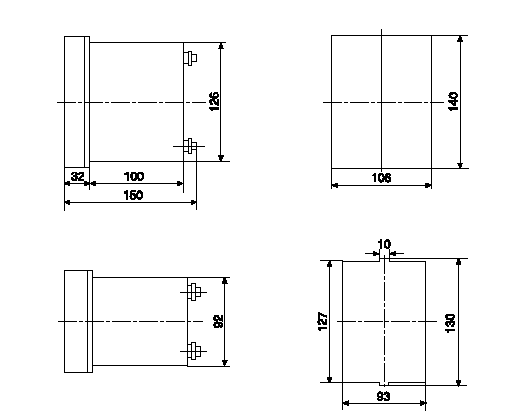

DZB-500Q系列中间继电器安装尺寸
图2 DZB-500Q系列中间继电器外形安装尺寸

4 技术数据
4.1 继电器的触点,绕组和基本参数列于表。

型号

触点形式

绕组类型

额定电压(V)

额定电流(A)

DZB-513Q

二动合二转换

一个电压绕组和一个电流绕

组均可作为工作绕组和保持绕组

24,48

110,220

0.5,1,2,4

DZB-514Q

四转换

DZB-533Q

二动合二转换

一个电压工作绕组和

三个电流保持绕组

24,48,

110.220

0.5,1,2,4

DZB-534Q

四转换

DZB-535Q

六动合


4.2 在环境温度为+20℃时,继电器可靠动作电压不大于70%额定电压。保持电流不大于80%额定电流。
4.3 保持绕组处在无电状态下,继电器动作时间和返回时间均不大于0.05s。
4.4 继电器触点开能力
4.4.1 在直流电路里,当电压不超过250V和电流不超过lA并且具有电感(时间常数不大于5×10-3S)时,触点的断开功率为50W。
4.4.2 在交流电路里,当电压不超过250V和电流不超过2.5A时,触点断开功率为500VA。
4.4.3 触点在闭合位置时允许长期通过5A电流。
4.5 当环境温度为+40℃时,电压绕组长期耐受110%额定电压,温升不超过65k,而电流绕组耐受3倍额定电流,历时3s温升不超过65k。
4.6 继电器各导电部分与铁芯之间耐受交流50Hz、2kV,历时1min电压,无击穿或闪络现象。
4.7 继电器耐受105次动作。
4.8 220V电压线圈线径大于0.09的作为短时期通电,小于0.09的作为长期通电。

5 订货须知
5.1 继电器名称、型号及数量。
5.2 继电器额定电压和电流。
5.3 线圈电阻同DZB-500系列相同。
