DZB-500T系列中间继电器产品详细说明：

1 DZB-500T系列中间继电器用途

DZ-500T系列中间继电器由直流电压操作，并由直流电流保持，可以用在保护和自动控制电路中。

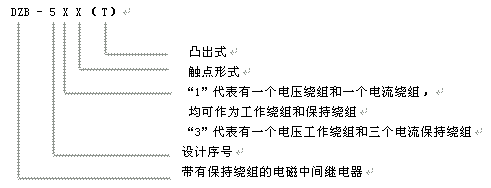

2 DZB-500Q系列中间继电器型号含义


3 DZB-500T系列中间继电器结构概述
3.1 DZB-500T系列中间继电器采用凸出式安装，继电器主体部分装在插入在式结构外壳。
3.2 DZB-500T系列中间继电器其主体部分与DZB-500相同。
3.3 DZB-500T内部接线图示于图1。
3.4 DZB-500T系列及安装尺寸示于图2。

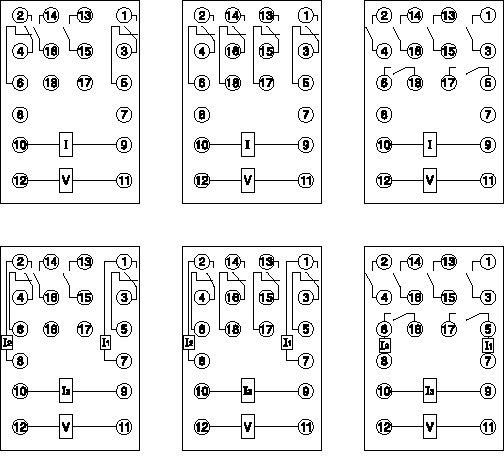

图1 DZB-500T系列中间继电器内部接线图
依此为 DZB-513T DZB-514T DZB-515T DZB-533T DZB-534T DZB-535T

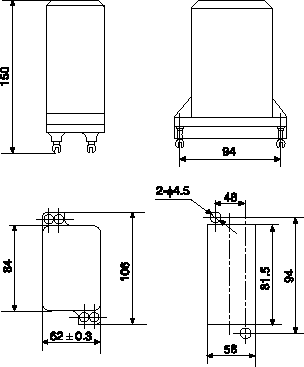

图2 DZB-500T系列中间继电器外形及安装开孔尺寸

4 技术数据
4.1 继电器的触点，绕组和基本参数列于下表

型号	触点形式	绕组类型	额定电压（V）	额定电流（A）
DZB—513T	二动合二转换	一个电压绕组和一个电流绕组 均可作为工作绕组和保持绕组	24，48， 110，220	0..5，1，2，4
DZB—514T	四转换
DZB—515T	六动合
DZB-533T	二动合二转换	一个电压工作绕组 和三个电流保持绕组	24，48， 110，220	0..5，1，2，4
DZB—534T	四转换
DZB-535T	六动合

4.2 在环境温度为20℃时，继电器可靠动作电压不小于70％额定电压。保持电流不大于80％额定电流。
4.3 保持绕组处在无电状态下，继电器动作时间不大于0.05s。
4.4 继电器触点断开能力和接通容量。
4.4.1 在直流电路里，当电压不超过250V和电流不超过1A，并且具有电感(时间常数不大于5×10-3s)时，触点的断开功率为50W。
4.4.2 在交流电路里，当电压不超过250V和电流不超过2.5A，触点断开功率为500VA。
4.4.3 触点在闭合位置时允许长期通过5A电流。
4.5 当环境温度为+40℃时，电压绕组长期耐受110％额定电压，温升不超过65k，而电流绕组耐受3倍额定电流历时3s，温升超过65k。
4.6 继电器各导电部分与铁芯之间耐受交流50Hz, 2kV，历时1min，无击穿或闪络现象。
4.7 继电器电寿命1000次，机械寿命104次。
4.8 工作环境温度-25℃～+40℃。
4.9 220V电压线圈线径大于0.09的作为短时期通电，小于0.09的作为长期通电。

5 订货须知
5.1 继电器的名称、型号、规格。
5.2 额定电压和电流。
5.3 数量。
