DZS-100Q系列中间继电器产品详细说明：

1 DZS-100Q系列中间继电器用途
DZS-100Q系列中间继电器作为辅助继电器，用于直流操作的保护回路中，以增加主保护继电器的触点数量或触点容量DZS-115Q、DZS-117Q型为延时动作继电器，DZS-127Q、DZS-136Q型为延时电压动作和电流保护继电器，DZS-145Q型为延时返回继电器。

2 结构和原理
2.1 DZS-100Q系列中间继电器采用嵌入式安装，主体部分系插拔式结构。
2.2 DZS-100Q系列中间继电器其主体部分与DZS-100系列中间继电器相同。
2.3 DZS-100Q系列继电器为吸合式电磁继电器，继电器的线圈装在山形导磁体的圆柱铁芯上，DZS-115Q、117Q型只有一个工作绕组(电压绕组)，DZS-127Q、136Q型有一个工作绕组(电压绕组)，和二个保持绕组(电流绕组)。在线圈上面或下面的圆柱形铁芯上同时装有阻尼圈，由此获得了继电器的延时动作或延时返回。
2.4 继电器的动、静接触系统分别固定于导磁体的衔铁和磁轭上，衔铁与磁轭用支柱铰链，借拉力弹簧的作用，使继电器返回和处于打开位置。

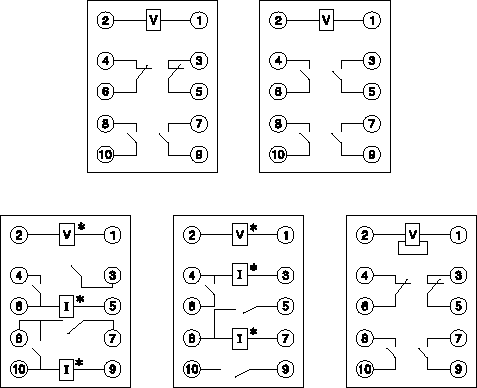

2.5 继电器的内部接线示于图1。



图1 DZS-100Q系列中间继电器内部接线图


3 DZS-100Q系列中间继电器技术数据
3.1 继电器按照额定数据和触点形式的分类列于表1。

型 号	额定数据		触点数量（付）
	电 压（V）	电 流（A）	动 合	动 断
DZS—115Q DZS—145Q	220，110，48，24		2	2
DZS—117Q	220，110，48，24		4
DZS—127Q	220，100	1，2，4	4
	48，24	2，4，6
DZS—]36Q	220，110	1，2，4	3
	48，24	2，4，6

3.2 动作电压：不大于70％额定电压。
3.3 动作电流：不小于0.06s(DZS-145Q型除外)。
3.4 保持电流：不大于80％额定电流(仅指DZS-127Q、136Q型)。
3.5 返回时间
3.5.1 DZS-145Q型，在额定电压下，通电时间不小于0.5s，然后切断电源，继电器的返回时间不小于0.8s。
3.5.2 其他各型继电器，切断电源后立即返回。
3.6 绕组温升：当环境温度为+40℃时。
3.6.1 电压绕组长期耐受110％额定电压，不超过65k。
3.6.2 电流绕组允许通过3倍额定电流，历时5s。
3.7 功率消耗：在额定值下。
3.7.1 DZS-115Q、117Q型，不大于3.5w。
3.7.2 DZS-127Q、136Q型，电压绕组不大于5.5W，电流绕组不大于2.5W。
3.7.3 DZS-145Q型，不大于6.5W。
3.8 触点容量：符合表2规定。

负 荷	电 压（V）		最大断开电流（A）	长期接通电流（A）
	直流	交流
无 感	220		1	5
	110		5	5
有感(T≤5×10-3S)	220		0.4	5
	110		4	5
*		220	5	5
		110	10	5

*此项仅供参考

3.9 介质强度：继电器所有电路对外壳和非带电金属部分，以及在电气上无联系的各电路之间耐受交流50Hz，电压2kV，历时1min试验。
3.10 继电器的重量不超过1.6kg。

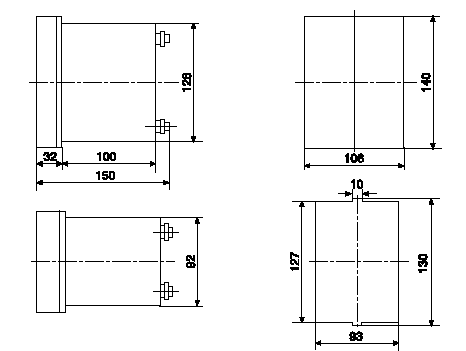

3.11 继电器的外形及安装尺寸示于图2。


图2 DZS-100Q系列中间继电器外形及安装尺寸

4 订货须知
4.1 订货时应注明
继电器的名称及型号。
额定电压或额定电流。
继电器数量。
4.2 线圈阻值同DZS-100系列。
