DZ-10Q系列中间继电器产品详细说明：

DZ-10Q系列中间继电器用途

DZ-10Q系列中间继电器作为辅助继电器，用于各种保护线路中，以增加主保护继电器的触点数量或触点容量。

2 结构和原理
2.1 DZ-10Q系列中间继电器在采用嵌入式安装，主体部分系插拔式结构。
2.2 DZ-10Q系列中间继电器其主体部分与DZ-10系列中间继电器相同。
2.3 DZ-10Q系列继电器为电磁式吸合式瞬时动作继电器。
2.4 山形导磁体由磁轭板与圆柱铁芯组成，其铁芯上装用线圈。平板衔铁借青铜薄弯板与磁轭板铰链。动、静接触系统分别固定于衔铁与磁轭上。当加电压于线圈两端时，衔铁向吸合位置运动，同时改变触点的接触状态（如动合触点闭合）。除去电压后（或降低电压到返回电压），衔铁在拉力弹簧和接触片的反作用力下返回原始位置，同时触点恢复正常状态（如动断触点闭合）。
2.5 DZ-15Q型中间继电器具有两付动合和两付动断触点。
2.6 DZ-16Q型中间继电器具有三付动合和一付动断触点。
2.7 DZ-17Q型中间继电器具有四付动合触点。
2.8 DZ-10Q系列中间继电器内部接线图示于图1。
2.9 DZ-10Q系列中间继电器外形及安装示于图2。

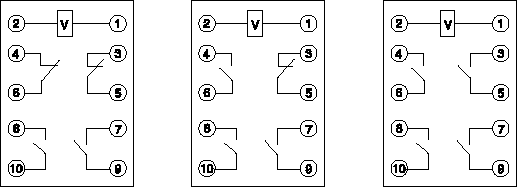

图1 DZ-10Q 系列中间继电器内部接线图

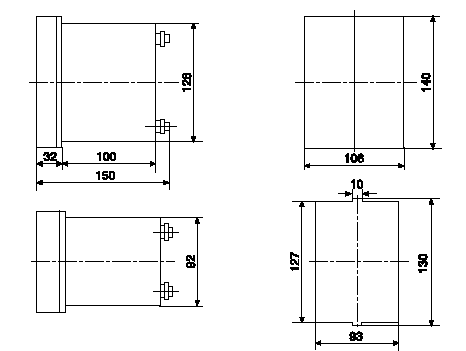

图2 DZ-10Q 系列中间继电器外形及安装尺寸图

3 DZ-10Q系列中间继电器技术数据

3.1 额定电流：电流（V），220、110、48、24。
3.2 动作电流：不大于70%额定电压。
3.3 返回电压：不小于5%额定电压。
3.4 动作时间：不大于0.045s（在额定电压下）。
3.5 功率消耗：不大于7W（在额定电压下）。
3.6 线圈温升：环境温度为+40℃时，长期耐受110%额定电压，不超过65K。
3.7 触点容量：（见表1）。
3.8 介质强度：耐受交流50Hz，电压2kV历时1min试验。
3.9 重量：约1.4Kg。

负 荷	电压（V）		最大断开电流 （A）	长期接通电流 （A）
	DC	AC
无 感	220		1	5
	110		5
有 感 T=5H 10�3s	220		0.5
	110		4
cos& =0.4		220	5
		110	10

4 订货须知
4.1 继电器的名称及型号。
4.2 额定电压。
4.3 继电器数量。
4.4 工作线圈电阻值同DZ-10系列中间继电器。
