用途 该继电器用于直流操作的保护线路中,由电流或电压动作,具有掉牌信号,磁保持,电复归。
2 动作原理及结构特点 2.1 动作原理 继电器的动作是根据电磁原理而产生的,在铁芯与轭铁之间装有一块永久磁铁,继电器动作后,如切断动作线圈的电源,继电器靠永久磁铁的磁力,使衔铁继续在吸持位置上,触点和信号牌都保持在工作状态下;当复归线圈上加入一个短时的复归电压时,继电器才恢复至释放状态。 2.2 结构特点 2.2.1 继电器为嵌入式(Q型)或不带状态。 2.2.2 继电器的内部接线图示于图1。 2.2.3 继电器的外形及安装尺寸示于图2。
 图1 DX-50Q系列信号继电器内部接线图

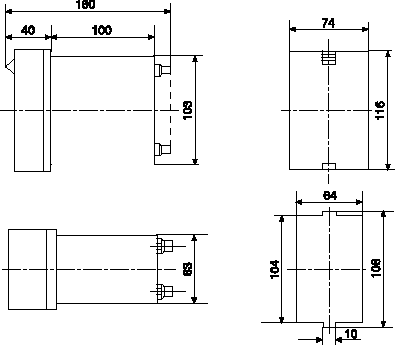

 图2 DX-50Q系列信号继电器外形及安装尺寸图
3 技术数据 3.1 复归线圈额定电压为36V。 3.2 吸引线圈的动作电流值不大于90%的额定值,吸引线圈的动作电压值不大于70%的额定值。 3.3 消耗功率:电压型继电器在额定电压下2W,电流型继电器在额定电压下0.15W。 3.4 热稳定性:电压型继电器可长期耐受110%的额定电压;电流型继电器可长期耐受400%的额定电流。 3.5 触点断开能力:当电流不大于2A,电压不大于250V时能断开的直流有感负荷(时间常数不大于5H10-3S)50W。 3.6 介质强度:各导电部分与轭铁之间能耐受交流50Hz,2kV电压历时1min。 3.7 继电器的额定电流(或电压)以及吸引线圈的有关参数列于表1内。
|
型号 |
额定电压
或电流 |
触点数量 |
型号 |
额定电压
或电流 |
触点数量 |
|
动合 |
转换 |
动合 |
转换 |
|
DX-51
DX-52
DX-53 |
220V |
2 |
|
DX-51
DX-52
DX-53 |
0.075A |
2 |
|
| |
2 |
|
2 |
|
4 |
|
4 |
|
|
DX-51
DX-52
DX-53 |
110V
|
2 |
|
DX-51
DX-52
DX-53 |
0.01A |
2 |
|
| |
2 |
|
2 |
|
4 |
|
4 |
|
|
DX-51
DX-52
DX-53 |
48V |
2 |
|
DX-51
DX-52
DX-53 |
0.15A |
2 |
|
| |
2 |
|
2 |
|
4 |
|
4 |
|
|
DX-51
DX-52
DX-53 |
24V |
2 |
|
DX-51
DX-52
DX-53 |
0.25A |
2 |
|
| |
2 |
|
2 |
|
4 |
|
4 |
|
|
DX-51
DX-52
DX-53 |
12V |
2 |
|
DX-51
DX-52
DX-53 |
0.5A |
2 |
|
| |
2 |
|
2 |
|
4 |
|
4 |
|
|
DX-51
DX-52
DX-53 |
0.01A |
2 |
|
DX-51
DX-52
DX-53 |
0.75A |
2 |
|
| |
2 |
|
2 |
|
4 |
|
4 |
|
|
DX-51
DX-52
DX-53 |
0.015A |
2 |
|
DX-51
DX-52
DX-53 |
1A |
2 |
|
| |
2 |
|
2 |
|
4 |
|
4 |
|
|
DX-51
DX-52
DX-53 |
0.025A |
2 |
|
DX-51
DX-52
DX-53 |
2A |
2 |
|
| |
2 |
|
2 |
|
4 |
|
4 |
|
|
DX-51
DX-52
DX-53 |
0.05A |
2 |
|
|
|
|
|
| |
2 |
|
|
|
4 |
|
|
|
3.8 220V电压线圈线径大于0.09的作为短期通电,小于0.09的作为长期通电。
4 订货须知 4.1 继电器的型号、规格和名称。 4.2 继电器的数量。
|
