产品简介:
(点击小图查看大图)
DX-60T系列信号继电器产品详细说明:
用途
DX-60T系列信号继电器用于直流操作的保护线路中,由电流或电压动作,具有掉牌信号,磁保持,电复归。

2 动作原理及结构特点
2.1 动作原理
继电器的动作是根据电磁原理而产生的,在铁芯与轭铁之间装有一块永久磁铁,继电器动作后,如切断动作线圈的电源,继电器靠永久磁铁的磁力,使衔铁继续在吸持位置上,触点和信号牌都保持在工作状态下;当复归线圈上加入一个短时的复归电压时,继电器才恢复至释放状态。
2.2 结构特点
2.2.1 DX-60T系列信号继电器为凸出式,主体部分均为插拔结构。
2.2.2 DX-60T系列信号继电器内部接线图示于图1。
2.2.3 DX-60T系列信号继电器外形及安装尺寸示于图2。

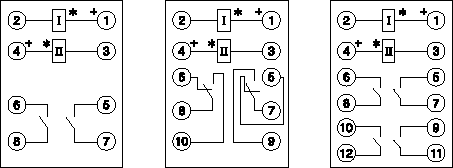

DX-60T系列信号继电器接点图

图1 DX-60T系列信号继电器内部接线图
依此为 DX-61T DX-62T DX-63T

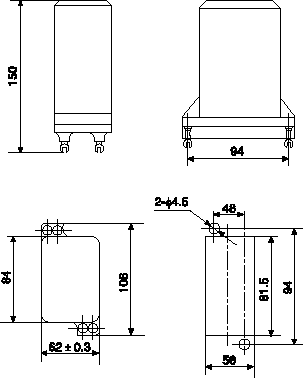

DX-60T系列信号继电器安装尺寸

图2 DX-60T系列信号继电器外形及安装尺寸图

3 技术性能
3.1 DX-60T系列信号继电器的额定电流或电压以及动作线圈的有关数据列于下表1中。

型号

额定电压

或电流

触点数量

线圈

电阻

型号

额定电压

或电流

触点数量

线圈

电阻

动合

转换

动合

转换

DX-61

DX-62

DX-63

220V

2



31KV

DX-61

DX-62

DX-63

0.1A

2



12V



2



2

4



4



DX-61

DX-62

DX-63

110V

2



7.6KV

DX-61

DX-62

DX-63

0.15A

2



5.5V



2



2

4



4



DX-61

DX-62

DX-63

48V

2



1.9KV

DX-61

DX-62

DX-63

0.25A

2



2V



2



2

4



4



DX-61

DX-62

DX-63

24V

2



480V

DX-61

DX-62

DX-63

0.5 A

2



0.5V



2



2

4



4



DX-61

DX-62

DX-63

0.01A

2



1230V

DX-61

DX-62

DX-63

0.75A

2



0.2V



2



2

4



4



DX-61

DX-62

DX-63

0.015A

2



560V

DX-61

DX-62

DX-63

1A

2



0.12V



2



2

4



4



DX-61

DX-62

DX-63

0.025A

2



195V

DX-61

DX-62

DX-63

2A

2



0.03V



2



2

4



4



DX-61

DX-62

DX-63

0.05A

2



50V

DX-61

DX-62

DX-63

0.075A

2



22V



2



2

4



4



注:1 复归线圈的电阻值全部为280V、复归电压为36V。
2 以上电阻值误差为K10%。
3 电流线圈热稳定性能长期通过4倍额定电流,温升不超过65K。
4 220V电压线圈线径大于0.09的作为短期通电,小于0.09的作为长期通电。

3.2 复归线圈额定电压为36V,复归线圈的电阻值为280V圈数为2900匝。
3.3 电流型继电器的吸引线的动作电流为不大于90%的额定值。电压型继电器的吸引线的动作电压为不大于70%的额定值。
3.4 触点断开容量
直流回路,当电流不大于2A,电压不大于250V时条件下,触点能断开直流有感负荷时间常数为5H10-3S的直流有感负荷50W。
交流回路,当电流不大于2.5A,电压不超过250V时条件下,触点能断开功率因数cos&为0.4K0.1电路的负载为500VA。
3.5 热稳定性:对于电流型继电器,应能耐受倍额定电流历时的作用而无绝缘损坏,线圈及结构零件无永久形机械变形。
3.6 功率消耗:
对于电压型继电器,在额定工作电压下,工作组的功率消耗应不大于2.5W。
对于电流型继电器,在额定工作电流下,工作组的功率消耗应不大于0.15W。
继电器的复归线圈,在额定复归电压下,功耗不大于6W。
3.7 介质强度:各导电部分与轭铁之间能耐受交流50Hz,2kV电压历时1min。
3.8 重量约1Kg.

4 订货须知
4.1 继电器的型号、规格和名称。
4.2 继电器的数量。

DX-60T系列信号继电器(暂无图片)
