产品简介:
(点击小图查看大图)
DZ-100系列中间继电器产品详细说明:
DZ-100系列中间继电器用途

该继电器使用于各种自动化线路中,以扩大被控的电路,应用这种继电器的线路,其供电电源为直流电,电压不超过110V。

2 动作原理及结构特点
2.1 动作原理
当在继电器的线圈加以直流电压时,线圈中有电流通过因而使铁心磁化将动片吸住,接触片被动片的另一端所推动使动合触点闭合,使动断触点断开。
当线圈断电时,磁力消失,而动片受接触系统的压力而回到原来位置。
2.2 结构特点
本继电器为电磁式快速动作之中间继电器,继电器由铁芯,磁轭板,动片,线圈及触点系统等四部分所组成。
继电器采用插入式结构,插座内有片状弹簧以保证可靠的接触,使用时将继电器插入插座上。为了防止震动引起继电器滑出插座外面,因此继电器与插座之间装有弹簧环,如系固定安装也可以不用插座,直接将接线焊与继电器的底板上。
继电器具有透明塑料制成的外壳,以便观察继电器的动作情况。

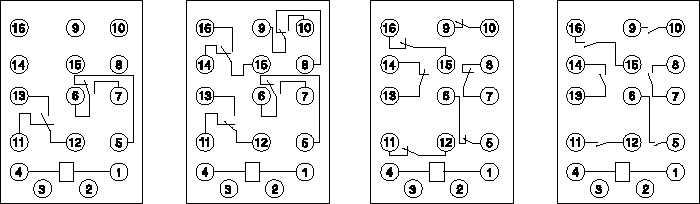

继电器的内部接示于图1。

DZ-100系列中间继电器接点图

图1 内部接线图(背视) 依此为 DZ-122 DZ-144 DZ-106 DZ-160


3 DZ-100系列中间继电器技术数据
3.1 继电器基本参数及线圈阻值表1。

型 号

触点数

额定电压(V)

电阻(V )

动合

动断

转换

DZ-122

DZ-144

DZ-160

DZ-106



6





6

2

4



6,12

24

48

110

52K 正负5.2,185K 正负18.5

700K正负70

2500K 正负225 150

15000K 正负2250



3.2 继电器在80%之额定电压下应可靠地动作。
3.3 继电器在额定电压的动作时间不大于0.01s。
3.4 在长期的额定电压下,线圈的功率消耗应不大于1W。
3.5 继电器的线圈能长期耐受110%的额定电压。
3.6 继电器的介质强度:绕组对磁轭板应能耐受交流50Hz电压500V历时1min应无击穿或闪络现象。
3.7 触点容量与寿命:直流100V,0.3A电阻负载100万次。

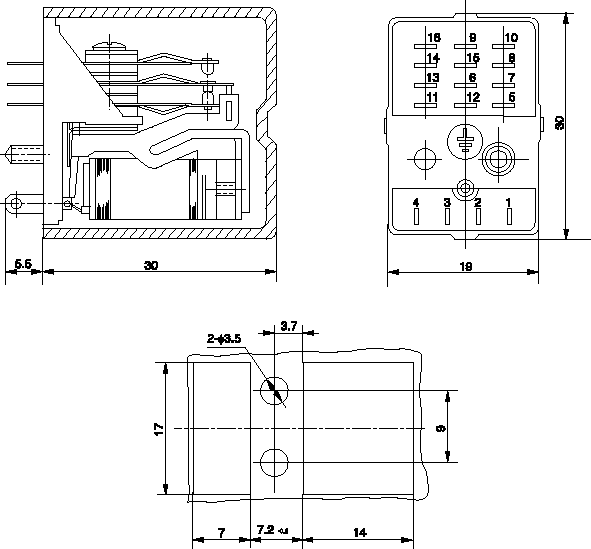

3.8 继电器的外形及安装尺寸间图2。

 DZ-100系列中间继电器安装尺寸及外形
图2 DZ-100系列中间继电器外形及安装尺寸

4 订货须知
订货时应注明
4.1 继电器的型号及名称。
4.2 继电器的数量及交货日期。
4.3 继电器的线圈电压。

DZ-100系列中间继电器(暂无图片)
