JQ-2型电磁继电器产品详细说明：

用途
JQ-2型电磁继电器应用于自动装置和通讯设备中，换接直流的或交流的电流为20A以下的电路。

2 动作原理与结构特点
2.1 动作原理：
当在继电器的线圈上加以直流时，线圈中有电流通过，因而铁芯被磁化、使装置在衔铁上的动簧随衔铁之转动而转动，最后促使触点闭合，当线圈断电时，磁力消失，衔铁受弹簧片的反作用压力而返回到原来位置。
2.2 结构特点
本继电器为电磁式继电器，供给线圈的电源为直流电，它的组成部分为铁芯，轭板，衔铁，线圈及接触系统，其中磁轭板的顶端具有棱形刀口，可是衔铁在刀口上灵活地转动，衔铁中心装有可调的隔磁钉，在必要时可以调节吸动和释放的时间。

3 JQ-2型电磁继电器技术数据
3.1 继电器具有一对桥式动合主触点和一对保护主触点用的桥式辅助触点。
3.2 继电器的吸合电流和线圈电阻如下表1：

序 号	继电器代号	相当于旧代号	电阻 (Ω)	吸合电流 (mA)	工作电压 (V)	额定电流 (mA)
1 2 3 4 5 6	4JS.501.200 4JS.501.201 4JS.501.202 4JS.501.203 4JS.501.204 4JS.501.205	9187 9189 9188 9646 3002 9527	200 4000 800 4500 1620 340	≤85 ≤22 ≤45 ≤12 ≤30 ≤50	≤24 ≤100 ≤48 ≤60 ≤60 ≤24	≤130 ≤28 ≤65 ≤13 ≤50 ≤70

3.3 当周围空气温度为+20℃时，供给线圈的功率不超过5W，继电器在此额定功率下能长期工作，其温升不超过60K。
3.4 继电器的绝缘电阻：线圈，触点簧片和导磁体间：
3.4.1 在温度为20K5℃相对温度为65K15%的条件不小于500MV。
3.4.2 在温度为20K5℃相对温度为95%K3%的条件下保持48不小于10MV。
3.5 继电器的介质强度：
3.5.1 触点簧片和导磁体间为交流50Hz，电压1.5KV，耐受1min。
3.5.2 线圈与导磁体间为交流50Hz，电压500V，耐受1min
3.6 触点的断开能力
3.6.1 在直流电路里当电压不大于110V时，触点的最大断开功率为1000W（无感）。
3.6.2 在交流电路里当电压不大于220V时，触点的最大断开功率为2000VA。
3.6.3 在符合第3.6.1，3.6.2款的条件下继电器能吸合105次。
3.6.4 通过触点电流不大于20A。
3.7 继电器的重量不大于0.320Kg。
3.8 继电器外形及安装尺寸见图1。

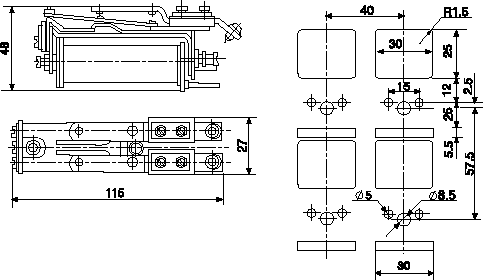

图1 JQ-2型继电器的外形及安装尺寸图

4 订货须知
4.1 继电器的型号及名称。
4.2 继电器代号。
