DZ-6系列通用继电器(JXT型)产品详细说明：

DZ-6系列通用继电器(JXT型)用途
DZ-6（JXT）系列通用继电器，用于各种自动控制装置、程序控制和通信设备中，作换接交、直流电路用。

2 工作原理和结构
2.1 继电器为小型电磁式继电器，当线圈通电时，衔铁吸合，动合触点闭合，动断触点断开，当线圈失电时，衔铁复位，动合触点断开，动断触点闭合。
2.2 结构有三种
2.2.1 F型为插入式配板后焊接插座。
2.2.2 B型为插入式，配板前螺丝连接插座。
2.2.3 C型为适用于印刷电路板端子式，无罩壳。
2.3 外形尺寸图、安装开孔图及内部接线图见图。

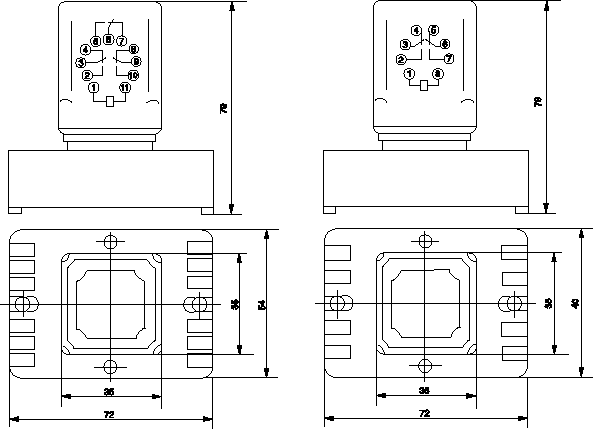

左为DZ-6B 3Z 右为DZ-6B 2Z (插入式板前螺丝连接插座)

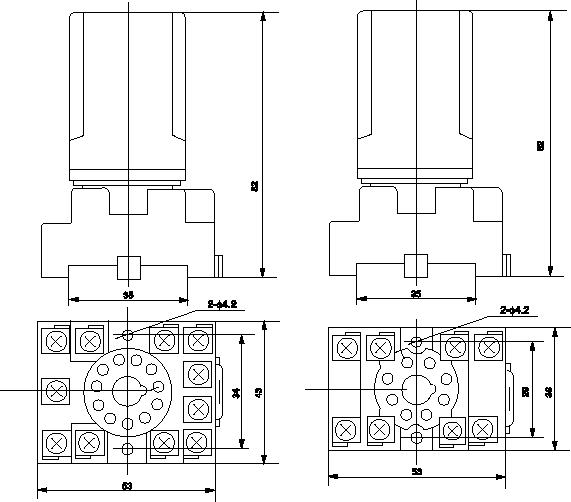

左为DZ-6B 3Z 右为DZ-6B 2Z(插入式板前螺丝连接导轨式插座)

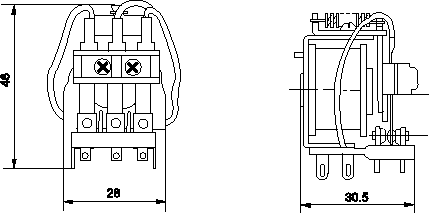

DZ-6C

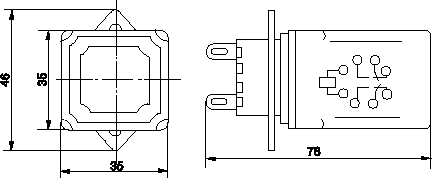

DZ-6F 3Z


DZ-6F 2Z

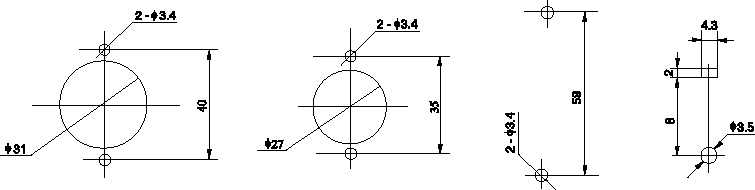

图2 安装开孔图 依此为 DZ-6F 3Z     DZ-6F 2Z   DZ-6B 2Z 3Z     DZ-6C

DZ-6F 2Z DZ-6B 2Z

DZ-6F 3Z DZ-6B 3Z

DZ-6F 2ZA DZ-6B 2ZA

DZ-6F 3ZA DZ-6B 3ZA

DZ-6F 3ZB DZ-6B 3ZB

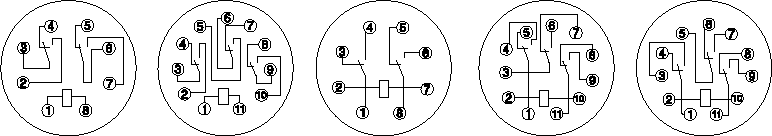

图3 内部接线图

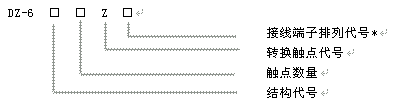

3 型号规格：见表1


*注：代号A、B表示的端子排列见图3，未注代号为常规排列。

3.2型号规格(见表1)

型号	触点形式	额定电压
		DC(V)	AC(V)
DZ-6F2Z DZ-6F2ZA	2付转换	6，12，24， 48，110，220	6，12，24， 36，110，127， 220，380
DZ-6F3Z DZ-6F3ZA DZ-6F3ZB	3付转换
DZ-6B2Z DZ-6B2ZA	2付转换
DZ-6B3Z DZ-6B3ZA DZ-6B3ZB	3付转换
DZ-6C2Z DZ-6C3Z	2付转换 3付转换

4 DZ-6系列通用继电器(JXT型)技术数据
4.1 动作电压：交流型不大于额定电压的85%；
直流型不大于额定电压的80%。
4.2 返回电压：交流型不大于额定电压的15%；
直流型不大于额定电压的10%。
4.3 动作时间：不大于20ms。
4.4 触点容量：见表2-3。
表2 触点断开容量

负载性能		阻性负载cos& =1		感性负载cos& =0.4 L/R=5ms
线圈功耗 电流值(A) 电压值(V)		AC.2.5VA DC.1.5W	DC.1W	AC.2.5VA DC.1.5W	DC.1W
AC	220	3	2	1	0.7
	380	1.2	0.8	0.4	0.28
DC	6	3	2	1.5	1
	12	2.7	1.8	1	0.7
	24	1.8	1.2	0.5	0.18
	220	0.2	0.15	-	-

表3 触点最大断开容量

负载性能		阻性负载cos& =1		感性负载cos& =0.4 L/R=5ms
线圈功耗 电流值(A) 电压值(V)		AC.2.5VA DC.1.5W	DC.1W	AC.2.5VA DC.1.5W	DC.1W
AC	220	7.5	5	3	2
	380	3	2	1	0.7
DC	6	10	5	7	4.6
	12	10	4.6	5	4.3
	24	10	3	3	2.4
	220	0.3	0.3	0.1	0.05

4.5 电寿命：在触点最大断开容量下为105 次；在触点额定断开容量下5×105次。
4.6 介质强度：继电器导电部分与非导电部分之间，以及线圈电路与触点电路之间，能耐受交流50Hz、电压2 kv、历时1min试验无击穿和闪络现象。

5 订货须知
订货时应指明
5.1 继电器的名称和型号，未注明A、B供货按常规接线端子排列；
5.2 额定参数；
5.3 订货数量；
5.4 交货方式。
