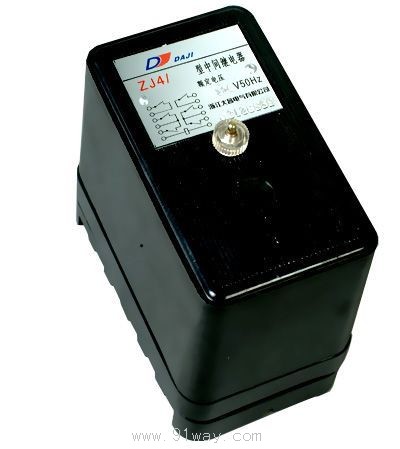

产品名称: ZJ4型中间继电器
型号规格: ZJ4型中间继电器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 中间继电器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZJ4型中间继电器产品详细说明:
ZJ4型中间继电器用途
ZJ4型中间继电器(以下简称继电器),用于交流操作回路中,作为扩大主保护继电器的控制范围,或提高触点容量之用。

2 工作原理和结构
2.1 本继电器系电磁式阀型瞬时动作继电器,装在胶木底座上,罩以塑料外壳。继电器的电磁铁固定于接触系统的支架上,衔铁与接触系统的机械联系靠固定衔铁上的弯板来实现。当加电压于线圈的两端时,衔铁被吸合,固定于衔铁上的弯板触点的接触状态改变。
2.2 继电器分前面接线和后面接线,安装在垂直的屏板上。
2.3 继电器内部接线图见图1。外形图与安装尺寸图见图2、图3。

ZJ4型中间继电器接点图

图1 内部接线图

ZJ4型中间继电器安装尺寸
图2 后接线外形图与安装尺寸图

ZJ4型中间继电器外形尺寸
图3 前接线外形图与安装尺寸图

3 ZJ4型中间继电器技术数据
3.1 额定电压:交流220V、127V、110V或100V,50HZ。
3.2 动作电压:不大于80%的额定电压。
3.3 返回电压:不小于3%额定电压。
3.4 功率消耗:在额定电压时不大于6VA。
3.5 触点数目:两转换,两动合。
3.6 触点容量
3.6.1 触点长期接通电流5A。
3.6.2 当电流不大于2.5A,电压不大于250V时,断开交流电路容量为250VA。
3.6.3 当电流不大于1A,电压不大于250V时,断开交流电路容量为50W。
3.7 动作时间:不大于0.05S。
3.8 线圈温升:周围介质温度为+40oC时不超过65oC。
3.9 介质强度:50Hz、2000V历时1min。
3.10 寿命:10万次动作。
3.11 重量:0.6Kg。

4 订货须知
订货时应指明
4.1 继电器的名称和型号;
4.2 额定参数;
4.3 接线方式:以便供后面接线或前面接线的全套零件;
4.4 订货数量;
4.5 交货方式。

ZJ4型中间继电器
