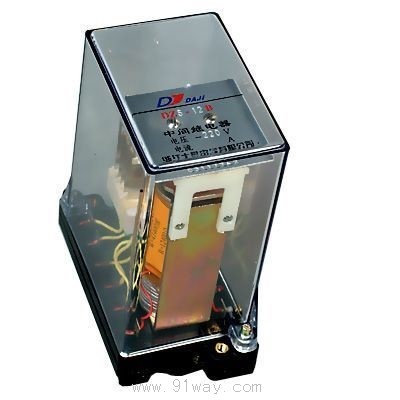

DZS-10B系列中间继电器产品详细说明：

1 DZS-10B系列中间继电器用途
DZS-10B系列延时中间继电器，作为延时动作或延时返回的辅助继电器，用于直流操作的各种保护和自动控制线路中，以增加触点数量和容量。DZS-11B、13B为动作延时继电器；DZS-12B、14B为返回延时继电器；DZS-15B、16B为电压延时和电流保持的继电器。

2 DZS-10B系列中间继电器工作原理和结构
2.1 继电器为电磁式继电器，再继电器铁心上端或下端装有阻尼环，当线圈通电或断电时，阻尼环中感应电流所产生的磁通阻碍主磁通的增加或减少，由此获得继电器动作延时或返回延时。
2.2 继电器有两种结构：
2.2.1 凸出式插拔结构。采用阿继JK-1型壳体，其外形图及开孔图见《附录》Ⅰ，继电器内部接线见图1。
2.2.2 嵌入式插拔结构（型号中带/Q）。采用许继A11K壳体，其外形图及开孔图见《附录》Ⅱ，继电器内部接线见图2。
2.2.3 若需要将板后接线方式改为板前接线方式，应加板前接线座与中框，见《附录》Ⅱ。

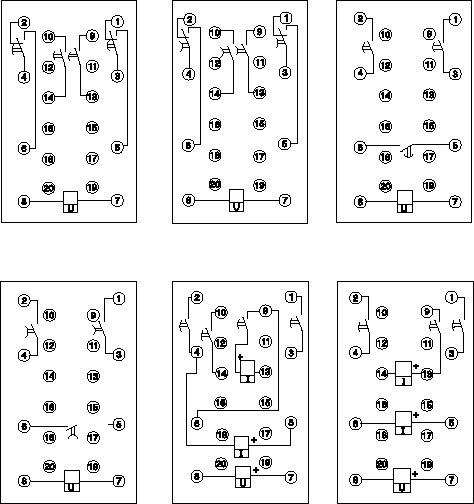

DZS-11B DZS-12B DZS-13B




DZS-14B DZS-15B DZS-16B
图1 凸出式内部接线图

DZS-11B/Q DZS-12B/Q DZS-13B/Q



DZS-14B/Q DZS-15B/ QDZS-16B/Q
图2 嵌入式内部接线图

3 型号规格：（见表1）

型 号	延时方式	触点形式及数量（付）		额定值 （V）	额定保持电流 （A）	保持绕组 数量
		动合	转换
DZS-11B	动作延时	2	2	12，24， 48，110， 220
DZS-12B	返回延时	2	2
DZS-13B	动作延时	3	-
DZS-14B	返回延时	3	-
DZS-15B	动作延时	4	-		1，2，4，	2
DZS-16B		3	-		2，4，6	2

4 DZS-10B系列中间继电器技术数据

4.1 动作电压：为额定电压的30%-70%。
4.2 保持电流：具有电流保持绕组的继电器，保持电流不大于额定保持电流的80%。
4.3 返回电压：延时动作的继电器不小于额定电压的3%。
4.4 动作时间：延时动作的继电器在额定电压时不小于0.06s。
4.5 返回时间：延时返回的继电器在断开电源后不小于0.4s。
4.6 功率消耗：工作绕组在额定电压时不大于5W，保持绕组在保持电流时不大于4W。
4.7 电寿命：5000次。
4.8 触点断开容量：在电压不超过250V，电流不大于1A的直流有感负荷电路（时间常数为5H10-3S）中，断开容量为50W；在电压不超过250V，电流不大于3A的交流电路（功率因数为0.4）中，断开容量为250VA。
4.9 触点长期允许通过电流为5A。
4.10 介质强度：继电器导电部分与非导电部分之间，以及线圈电路与触点电路之间，能耐受交流50HZ，电压2kV，历时1min试验无击穿和闪络现象。
4.11 继电器重量：约为0.7Kg。

5 订货须知
订货时应指明
5.1 继电器的名称和型号；
5.2 额定电压数值（及额定保持电流数值）；
5.3 订货数量。
