DL-30系列电流继电器产品详细说明：

1 用途
DL-30系列电流继电器，用于电机、变压器和输电线的过负荷和短路保护线路中，作为起动元件。

2 结构和原理：
2.1 继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。
2.2 继电器名牌的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。
2.3 继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。
2.4 继电器有AllK，AllH，A11Q三种结构见《附录》Ⅱ。

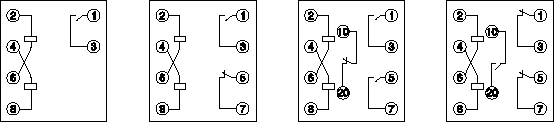

2.5 继电器的内部接线图见图1。
2.6 继电器的重量：约0.6kg。

DL-31

DL-32

DL-33

DL-34

图1 DL-30系列电流继电器内部接线图(背视)

3 DL-30系列电流继电器技术数据
3.1 触点的数量，见表1。

型 号	触 点 数 量
	动 合	动 断
DL-31	1
DL-32	1	1
DL-33	2	1
DL-34	1	2

3.2 按整定值的范围来分：每整定值的动作误差不大于±6％，见表2。

型 号	最大整定 电流(A)	额定电流(A)		长期允许电流(A)		电流整定 范围(A)	动作电流(A)
		线圈串联	线圈并联	线圈串联	线圈并联		线圈串联	线圈并联
<	0.0064					只有一点刻度	0.0032	0.0064
<	0.01	0.02	0.04	0.02	0.04	0.0025～0.01	0.0025～0.005	0.005～0.01
<	0.05	0.08	0.16	0.08	0.16	0.0125～0.05	0.0125～0.025	0．025～0．05
DL-31	0.2	0.3	0.6	0.3	0.6	0.05～0.2	0.05～0.1	0.1～0.2
<	0.6	1	2	l	2	0.15～0.6	0.15～0.3	0.3～0.6
	2	3	6	4	8	0.5～2	0.5～1	1～2
DL-32	6	6	12	6	12	1.5～6	1.5～3	3～6
	10	10	20	10	20	2.5～10	2.5～5	5～10
DL-33	15	10	20	15	30	3.75～15	3.75～7.5	7.5～15
	20	10	20	15	30	5～20	5～10	10～20
	50	15	30	20	40	12．5～50	12.5～25	25～50
	100	15	30	20	40	25～100	25～50	50～100
DL-34	200	15	30	20	40	50～200	50～100	100～200

3.3 继电器刻度极限误差不大于6%。
3.4 动作值的变差不大于6%。
3.5 对于DL-31、32、33、34电流继电器的返回系数不大于0.8，最大整定电流为200A的不大于0.7。
3.6 动作时间
3.6.1 在1.1倍动作值时，动作时间不大于0.12s；在2倍动作值时间不大于0.04s。
3.7 过电流能力：线圈串联，从整定值均匀地上升至表3中所列的最大电流时，继电器不应有使
得动合触点不工作的振动。经五次后，继电器仍能满足本技术条件的要求。
3.8 过电流：继电器当加1.75倍整定值或更高时继电器的动合触点应无抖动地闭合。
3.9 当无外来的碰撞和振动时，继电器的各整定(第一点除外)位置上的工作电流为0.6整定值时，其动断触点应可靠地闭合电路。 '
3.10 在动作和返回电流下：继电器的可动系统不应当停滞在中间位置。
3.11 当周围空气的相对湿度不大于85％，继电器的电路对外壳(外壳上的非导电金属部分)的绝
缘电阻，用500V兆欧表测量应当不小于300MF2。
3.12 继电器的导电部分对外壳(外壳上的非导电金属部分)的绝缘，能耐受50Hz交流电压2kV历
时1min的试验。
3.13 触点断开容量：当电压不大于250V及电流不大于2A时，触点的断开功率，在具有电感负
荷的直流电路(时间常数不大于5×10-3s)中为50W，在交流电路中为250VA。
3.14 功率消耗
在最小整定值处，继电器的线圈所消耗的功率不超过表4的数据。
3.15 当周围介质度为+40℃时，继电器在表2和表3所示的长期允许电流，电压下长期工作时，不会有绝缘和其他电气元件的损坏，而线圈的温升不大于60'K。
3.16 寿命：继电器电寿命500次，机械寿命为5000次。

型 号		最大整定电流(A)		最大试验电流(A)
DL-31 DL-32 DL-33 Dl-34		0.0049		0.025
		0.0064		0.032
		0.01		0.05
		0.05		0.25
		0.2		1
		0.6		3
		2		10
		6		30
		10		50
		15		75
		20		100
		50		200
		100		200
		200		200
系 列	最大整定值		最小整定值		最小整定值时的功效消耗(VA)
DL-30	0.0064		0．0064(只有一点刻度)
	0.01		0.0025		0.4
	0.05		0.0125		0.4
	0.2		0.05		0.55
	0.6		0.15		0.55
	2		0.5		0.55
	6		1.5		0.55
	10		2.5		0.8
	15		3.75		0.8
	20		5		0.8
	50		12.5		6
	100		25		20
	200		50

4 使用和维护
4.1 继电器使用，需取去外壳，拔出机器，检查有无在运输中产生的损坏，如动片碰到磁板，游丝各圈相碰，动牌轴上的摩擦等，为此，将继电器的指针整定在第一整定点上，用手将可动系统往磁板方向转动，然后放开，可动系统应当转回到原来位置直到止档，然后进行必要的调整和整定。
4.2 继电器在重新调整时，必须保证：
4.2.1 可动系统的轴向活动量在0.15～0.3mm之间。
4.2.2 动片与磁极间的报气隙，应当保证继电器在规定的任何工作情况下，动片和磁板不得相碰。
4.2.3 具有动合触点和动断触点的继电器，在动作过程中，桥形触点不得同时接触一动合静触点和一动断静触点。
4.2.4 当指针由第一刻度值旋向最终刻度值时，游丝各圈不相磁。
4.2.5 继电器动作时，桥形触点应当在静触点的中心线上滑动(公差±lmm)，动、静触点总气隙不小于2mm。
4.2.6 静触点和限制片之间的距离应不大于0.3mm。
4.2.7 在调整继电器的动作值时，最小整定值的调整主要是改变游丝反作用力的大小，最大整定值的调整，主要是改变动片和磁板间的气隙等。
4.2.8 不宜润滑继电器轴和轴承。
4.2.9 不允许用砂纸或其它粗造料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的、柔软的布片擦干净，避免用手指接触触点。

5 订货须知
5.1 产品型号、名称。
5.2 最大整定值(电流或电压)。
5.3 订货数量。
