产品名称: DY-30/Z型电压继电器
型号规格: 暂无图片
  放大图片 暂无图片
产品类别: 常规产品 -- 低压电器 -- 电压继电器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
DY-30/Z型电压继电器产品详细说明:
1 概述

1.1 用途
DY-30/Z(DY-35/Z,DY-36/Z,DY-37/Z,DY-38/Z)电压继电器(以下简称产品)足主要用于电力系统继电保护线路中,作为低电压闭锁的动作元件。

1.2 规格及整定范围如下表1

产品型号

额定电压

(并联)

整定值第1点

整定值第2点

整定值第3点

整定值第4点

整定值第5点

整定范围

并联

串联

并联

串联

并联

串联

并联

串联

并联

串联

并联

串联

DY-35/Z

30

100

200

12

24

15

30

18

36

21

42

24

48

12~24

24~48

DY-36/Z

40

80

50

100

60

120

70

80

80

160

40~80

80~160

DY-37/Z

80

160

100

200

120

240

140

160

160

320

80~160

160~32C

DY-38/Z


2 DY-30/Z型电压继电器的结构及其特点
该产品为插拔式结构,嵌入式安装,并有透明的塑料外罩,可以方便地观察产品的电压整定值及规格,安装方式亦为凸出式安装,结构形式为A11K,A11H,A1lQ,产品的外形尺寸及安装尺寸见《附录》Ⅱ
插拔式结构便于调整和维修,产品出厂时,工厂提供安装和接线的成套零件及按合同供给的备品备件。

3 动作原理
该产品采用整流型原理,磁系统有两个线圈,线圈出头接在整流桥输出端,两个整流桥输入端接在底座端子②、⑥、④、⑧上,用户可根据需要串、并联,因而可使产品整定范围变化一倍。
产品铭牌的刻度值及额定值是线圈并联时的,转动刻度盘上的指针,以改变游丝的机械反作用力矩,从而可以改变产品的动作值。
产品内部接线图如图1,端子接线图如图2。

DY-30/Z型电压继电器原理图

图1 内部接线图

 DY-30/Z型电压继电器接点图
DY-35/Z DY-36/Z DY-37/Z DY-38/Z

图2 端子接线图

4 产品的电气原理及工作原理
4.1 电气原理
电气原理图同内部接线图
其中:C1 C3--作为降压元件用
C2 C4--作为滤波用
D1 D2--改善返回系数
4.2 工作原理
交流电压经整流滤波后加在电磁型电压继电器的线圈两端,线圈所产生的电磁力矩与游丝的反作用力矩相比较而动作。由于交流电压经整流滤波后避免了电压过零点,从而使其产生的电磁力矩因电压过零而引起的抖动现象,提高了电压继电器工作的可靠性。

5 DY-30/Z型电压继电器主要指标

5.1 产品的返回系数不大于1.25。
5.2 产品动作电压一致性不大于5%。
5.3 产品的动作时间不大于0.15s,即当工作电压为0.5倍整定电压时的动作时间不大于0.15s。
5.4 产品的整定值误差不超过±5%。

6 产品的接线,调试及所需仪器
6.1 所需仪器:交流电压表一只(0.5级),交流调压器一台。
6.2 接线与调试

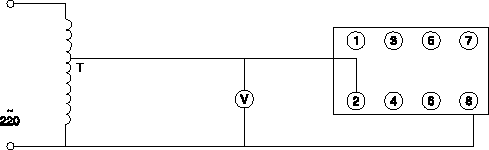

a) 接线图如图3
b) 调试:从最小整定值开始,即先将指针指向最小整定值处,检查接线无误,并将调压器调至零,接通电源,调调压器使其电压逐渐增大至高于整定值,然后再慢慢减小电压观察其动作,记录动作值,然后调大电压记录返回电压,从而计算出返回系数。然后将指针指向第二、三、四、五点整定值处。如上调试。

DY-30/Z型电压继电器接线图

图3 测试接线图

7 产品的工作条件
7.1 环境温度为-25~40℃;
7.2 大气压力:80~1lOkPa;
7.3 相对温度;最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为25℃,且表面无疑露。最高温度为40℃时,平均最大相对湿度不超过50%。
7.4 使用地点出现的振动响应量和冲击响应量不超过ZBK45020-90《电力系统保护自动继电器及装置通用技术条件》第5.10.4条及第5.10.5条规定的I级严酷等级。
7.5 使用地点应具有防御风、雪、雨、沙的保护设施,无腐蚀性气体和爆炸气体。

8 使用和维护
继电器使用前,需去掉外壳,检查有无在运输中产生的损坏:如动片碰到磁板、游丝各圈相碰、动片轴上的摩擦等,为此,将继电器的指针整定在第一整定点上,用手将可动系统往磁板方向移动,然后放开,可动系统应当转回到原平衡位置直到止档,然后进行必要的调整和整定。
继电器在重新调整时,必须保证:
8.1 可动系统的轴向活动量在0.15~0.3mm之间。
8.2 动片与磁极间的气隙,应当保证继电器在规定的任何情况下,动片和磁极不得相碰。
8.3 具有动合触点和动断触点的继电器,在动作过程中,桥形触点不得同时接触一动合触点和一动断触点。
8.4 当指针由第一刻度值旋向最终刻度值时,游丝各圈不得相碰。
8.5 继电器动作时,桥形触点应在静触点的中心线上滑动,公差±1mm,动、静触点总气隙不小于2mm。
8.6 静触点和限制片之间的距离不大于0.3mm。
8.7 不宜润滑继电器的轴和轴承。
8.8 不允许用砂纸或其它粗糙材料清洁触点,宜用锋利的刀刃或清洁的细磨石清洁触点,然后用清洁的柔软的布片擦干净,避免用手指接触触点。

9 供应的成套性
与每台继电器在一起。工厂应成套供给:
9.1 合格证明书一份;
9.2 使用说明书一份(同一用户的同一批订货供应一份)
9.3 合同规定应提供的备品备件;
9.4 安装接线的成套零件。

10 订货须知
订货时须指明
10.1 产品型号、名称;
10.2 订货数量。
10.3 最大整定值。

DY-30/Z型电压继电器(暂无图片)
