产品名称：

DZS-650系列中间继电器

型号规格：

暂无图片

产品类别：

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

DZS-650系列中间继电器产品详细说明：

1 DZS-650系列中间继电器用途
该继电器主要用于电力系统二次回路的继电保护及工业自动化控制的直流回路中，作为中间转换及扩大控制回路之用。

2 原理
该继电器采用RXMAl中间继电器为机芯，利用RC回路的充放电特性实现延时动作或延回。本系列有DZS-651，DZS-652和DZS-653三种型号。

3 DZS-650系列中间继电器技术数据

3.1 触点长期允许通过5A电流，
3.2 当通过电流的时间<200ms时，允许通过90A电流
3.3 当通过电流的时间为1s时，允许通过50A电流

4 结构形式及背视端子图

电压等级DC(V)	220	110
线圈阻值(Ω)	39.2k	9.68k

4.1 外形结构采用凸式模数化插入结构(2S12C)，按装开孔尺寸采用(2S12C)，见《附录》Ⅲ。
4.2 背视端子图见图1。

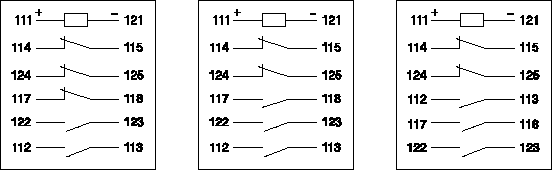

DZS-650系列中间继电器接点图

图1 继电器端子背视图依此为：DZS-655 DZS-651 DZS-652

4.3 额定电压及线圈阻值。(见表2)

电压等级DC(V)	220	110
线圈阻值(Ω)	39.2k	9.68k

5 订货须知
注明产品型号，额定电压及数量。

DZS-650系列中间继电器（暂无图片）
