产品名称: M-NZM系列塑料外壳式断路器
型号规格: M-NZM系列塑料外壳式断路器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 塑壳断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图) 资料下载 安装尺寸见附表
M-NZM系列塑料外壳式断路器产品详细说明:
用途及适用范围
M-NZM系列塑料外壳式断路器(以下简称断路器),是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为800V,(M-NZM1-63为500V),适用于交流50Hz,额定工作电压690V以下,(M-NZM1-63为400V),额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能,能保护线路和电源设备不受损坏。
断路器按照额定极限短路分断能力(lcu)的高低分为N型(标准型)、H型(较高分断型)、L型(高分断型)三类。该断路器具有体积小、分断高、飞弧短(部分规格零飞弧)、抗振动等优点,是陆地及船舶使用的理想产品。

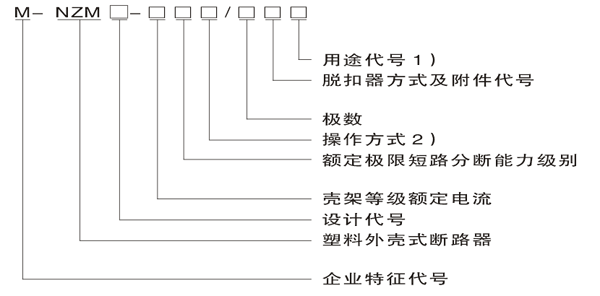

M-NZM系列塑料外壳式断路器型号及含义

M-NZM系列塑料外壳式断路器型号说明
注:
1)配电用断路器无代号;保护电动机用断路器以2表示。
2)手柄直接操作无代号;电动操作用P表示;转动手柄用Z表示。
适用工作环境
海拔高度2000m及以下;
周围介质温度不高于+40oC(对船用产品为+45oC)
和不低于-5oC;
能耐受潮湿空气的影响;
能耐受盐雾、油雾的影响;
最大倾斜为±25.5o;
在受到船舶正常振动时能可靠工作;
在受到地震情况下(4g)能可靠工作;
在无爆炸危险的介质中,具介质无足以腐蚀金属的
破坏绝缘的气体与导电尘埃的地方;
在没有雨雪侵袭的地方。

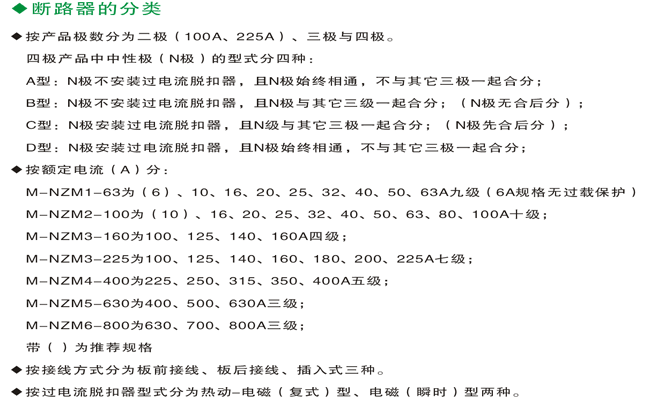

M-NZM系列塑料外壳式断路器分类

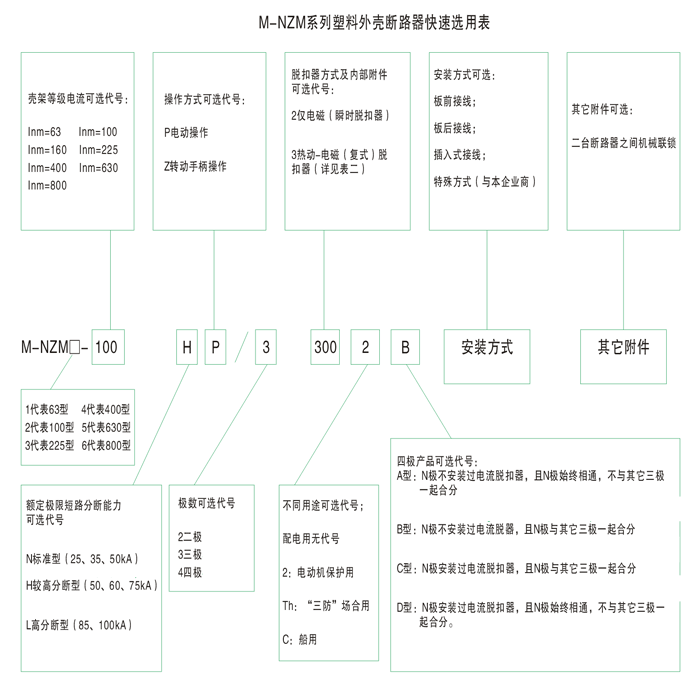

M-NZM系列塑料外壳式断路器选用表
脱扣器方式及附件代号
M-NZM系列塑料外壳式断路器附件1

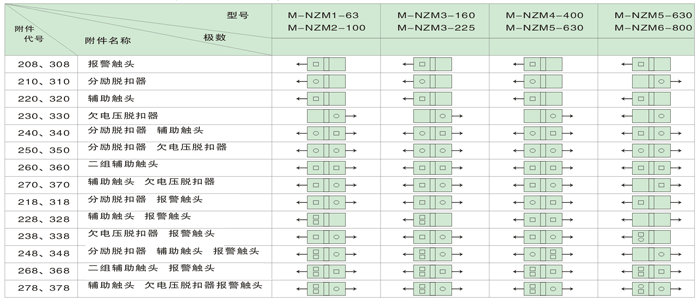

脱扣器方式及内部附件代号

M-NZM系列塑料外壳式断路器附件2

注:
200:表示仅有电磁脱扣器的断路器本体;300:表示带有热动一电磁脱扣器的断路器本体;000:不带脱扣器的断路器的本体。
对M-NZM2-100、M-NZM3-225二极产品只有210、310、220、320、230、330;对M-NZM2-100、M-NZM3-160、225四极
断路器无218、318、248、348、N极为A型和D型时无240、340、260、360、268、368;
对M-NZM4-400、M-NZM6-630及M-NZM6-800其中248、348、278、378规格中辅助触头为一对触头(即一常开、一常闭),
268、368规格中的辅助触头为三对触头(即三常开,三常闭)。

连接导线的截面积与相适应的额定电流

额定电流值(A)
10
16,20
25
32
40,50
63
80
100
125
160
18,200,225
250
315,350
400
导线截面积(mm2
1.5
2.5
4
6
10
16
25
35
50
70
95
120
180
240

额定电流值(A)
电 缆
铜 排
截面积(mm2
数量
尺寸(mm x mm)
数量
500
150
2
30x5
2
630
185
2
40x5
2
700,800
200
2
40x5
2

内外部附件
断路器的内部附件
(根据用户需要断路器附件可直接引出接线,或加装引出接线端子)。
1.欠电压脱扣器
欠电压脱扣器分三种型号:
A型:一个规格五个电压等级:AC50Hz 110V 230V 400V;
DC 110V 220V
B型:(三相保护)一个规格:AC50Hz 400V
C型:两个规格:AC50Hz 230V或400V

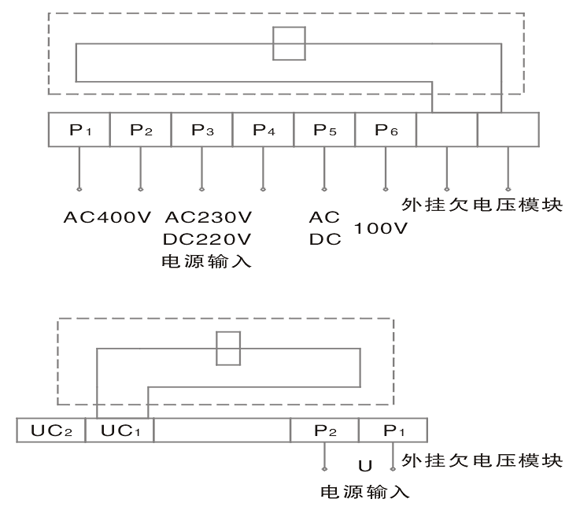

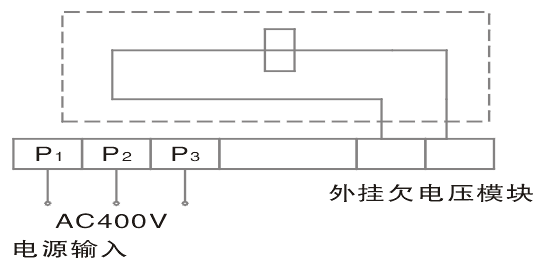

接线图(虚框内为开关内部附件)
M-NZM系列塑料外壳式断路器接线图1
M-NZM系列塑料外壳式断路器接线图2

在额定工作电压的70%~35%时,欠电压脱扣器应可靠使断路器脱扣。警告:欠电压脱扣器必须先通电,断路器才能再扣及合闸。否则将损坏断路器!

额定电流值(A)
欠电压脱扣器功率(W)
AC230V
AC400V
M-NZM1-63
3.5
3.3
M-NZM2-100
2.6
3.3
M-NZM3-160
3.8
3.3
M-NZM3-225
3.8
3.3
M-NZM4-400
3.7
2.7
M-NZM5-630
2.3
2.7
M-NZM6-800
2.5
2.8


2.分励脱扣器

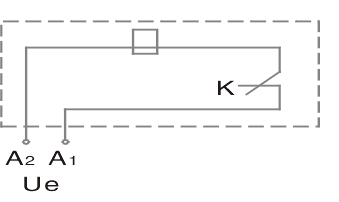

接线图(虚框内为开产在内部附件)

M-NZM系列塑料外壳式断路器接线图3

K:分励脱扣器内部与线圈串联的微动开关常闭触头,当断路器分闸后,该触头自行断开,合闸时闭合。

3.报警触头

断路器处于“分”“合”时的位置

M-NZM系列塑料外壳式断路器接线图4

断路器处于“自动脱扣”(报警)时的位置

M-NZM系列塑料外壳式断路器接线图5

规格:AC50Hz,230V或400V;DC220V或24V(注:DC24V为不推荐规格)。
在额定控制电源电压的70~110%之间时,分励脱扣器应可靠使断路器脱扣。

4.辅助触头

断路器处于“分”时的位置

M-NZM系列塑料外壳式断路器接线图6

壳架等级电流400A及以上断路器(一组四对触头)

M-NZM系列塑料外壳式断路器接线图7

壳架等级电流225A及以下断路器(一组二对触头)

断路器处于“合”时的位置

M-NZM系列塑料外壳式断路器接线图8

壳架等级电流400A及以上断路器(一组四对触头)

M-NZM系列塑料外壳式断路器接线图9

壳架等级电流225A及以下断路器(一组二对触头)


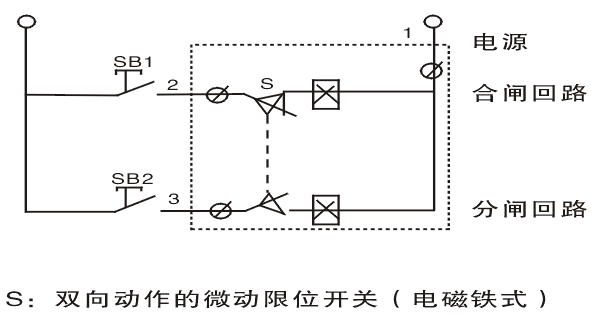

断路器的外部附件

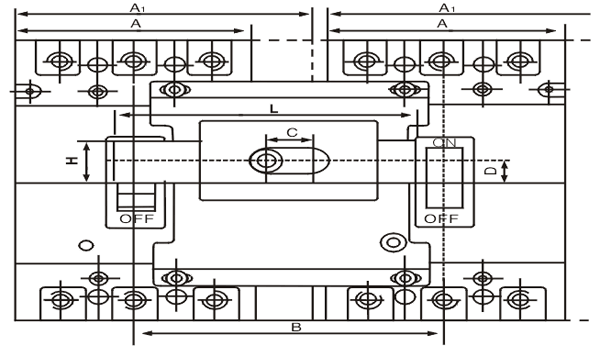

1.两台断路器的机械联动锁机构

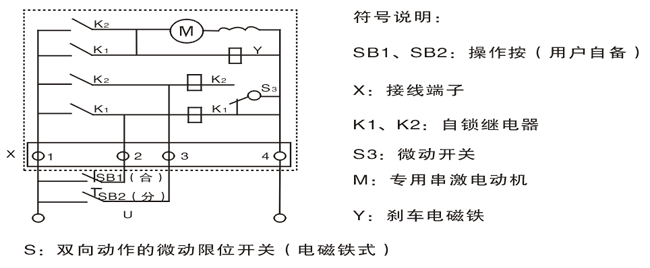

M-NZM系列塑料外壳式断路器连锁接线

M-NZM系列塑料外壳式断路器接线图10

型号
A
B
C
D
L
H
备 注
M-NZM1-63
78
102
18
13
95
22
用于M-NZM1-63N、H
M-NZM2-100
92
120
18
11.5
118
22
用于M-NZM2-100N、H、L
M-NZM3-160
107
135
18
9
130
22
用于M-NZM3-160N、H、L
M-NZM3-225
107
135
18
9
130
22
用于M-NZM3-225N、H、L
M-NZM4-400
150
190
42
16
175
22
用于M-NZM4-400N、H、L
M-NZM5-630
182
220
42
12
198
22
用于M-NZM6-630N、H
M-NZM6-800
210
240
42
29.5
230
20
用于M-NZM-630/800H、L
M-NZM1-63/4P
103
132
18
13
125
22
用于M-NZM1-63四级
M-NZM2-100/4P
122
152
18
11.5
150
22
用于M-NZM2-100四级
M-NZM3-160/4P
142
173
18
9
168
22
用于M-NZM3-160四级
M-NZM3-225/4P
142
173
18
9
168
22
用于M-NZM3-225四级
M-NZM4-400/4P
198
240
42
16
225
22
用于M-NZM4-400四级
M-NZM5-630/4P
240
280
42
12
258
22
用于M-NZM5-630四级


M-NZM系列塑料外壳式断路器接线图11



注:※M-NZM2-100飞弧距离为50mm的产品,L1=200mm

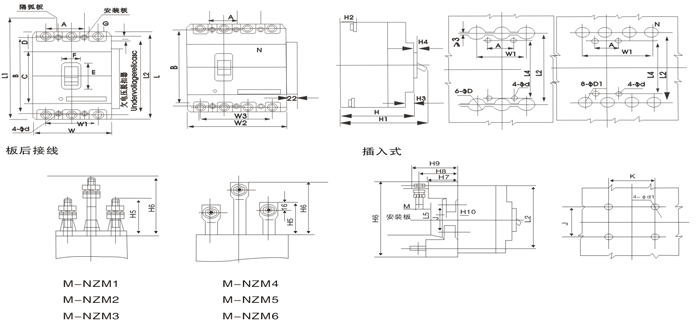

M-NZM系列塑料外壳式断路器外形及安装尺寸

M-NZM系列塑料外壳式断路器

M-NZM系列塑料外壳式断路器
