M-NZS系列塑料外壳式断路器产品详细说明：

适用范围
M-NZS系列塑料外壳式断路器是本公司采用国际先进技术研制开发的新型断路器之一，其额定绝缘电压为 950V，适用于交流 50Hz 或(60Hz)，额定工作电压690V及以下，额定工作电流 12.5A 至 630A的电流中，用来分配电能，在正常条件下作不频繁的闭合和断开之用，并在线路和设备过载、欠电压时起保护作用。额定壳架等级电流在 400A 及以下的断路器，也可作鼠笼型电动机的不频繁起动，运转中断开以及在电动机过载，短路及欠电压时起保护作用。产品符合GB14048.2，IEC60947-2标准。

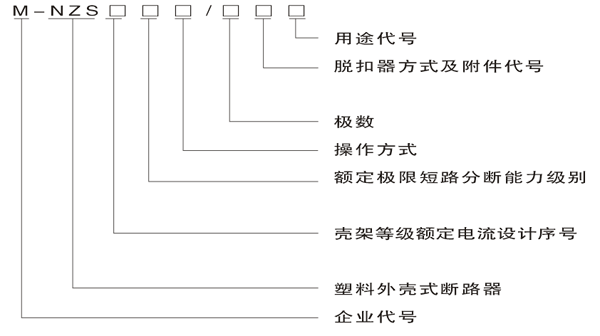

型号及含义

注： *配电用断路器无代号；保护电动机用断路器以“2”表示。
*手柄直接操作无代号；电动操作用“P”表示；转动手柄用“Z”表示
*额定短路分断能力级别：N-标准型 H-高分断型 L-超高分断型

分类
1、按安装方式分为：垂直安装、横装；
2、按断路器的用途分：配电保护型、电动机保护型；
3、按接线方式分：板前接线、板后接线、插入式接线；
4、按操作方式分：手柄直接操作、外部转动手柄操作、电动操作；
5、按脱扣器型式分：仅有瞬时动作脱扣器(电磁脱扣器)、热动+电磁脱扣器(复式)、电子脱扣器；
6、按极数分：二极、三极、四极；
四极断路器中，中性极(N极)的型式有四种：
A型：N极不安装过电流脱扣器，且N极始终接通不与其他三极一起合分；
B型：N极不安装过电流脱扣器，且N极与其他三极一起合分；
C型：N极安装过电流脱扣器，且N极与其他三极一起合分；
D型：N极安装过电流脱扣器，且N极始终接通，不与其他三极一起合分；
断路器的脱扣特性
断路器热动型脱扣器具有反时限特性；电磁脱扣器为瞬时动作(配电用)及(保护电机用)

脱扣器额定电流(A)	热动型脱扣器(环境温度+40℃)		电磁脱扣器动作电流(A)
	1.05In(冷态)不动作时间(h)	1.30In(热态)动作时间(h)
In≤63	≥1	<1	10In±20%
63＜In≤100	≥2	<2	10In±20%
100＜In≤630	≥2	<2	5~10In±20%

脱扣器额定电流(A)	热动型脱扣器(环境温度陆用+40℃、船用+45℃)				电磁脱扣器动作电流(A)
	1.0In(冷态) 不动作时间	1.20In(热态) 动作时间	1.50In(热态) 动作时间	7.20In(冷态) 动作时间
保护电动机用 12.5≤In≤400	≥2	＜2	≤4min	2s＜Tp≤10s	12In±20%

M-NZS系列塑料外壳式断路器技术性能指标

型号	额定电流(A)	极数	额定绝缘电压(V)	额定工作电压(V)	飞弧距离(mm)	极限短路分断能力(kA)	运行短路分断能力(kA)	操作性能(寿命)次
								通电	不通电
M-NZS-100N	12.5,16,20, 25,32,40,50, 63,80,100	二极 三极 四极	950	690及以下	0	25	25	1500	8500
M-NZS-100H						70	70
M-NZS-100L						150	150
M-NZS-160N	16,20,25,32, 40,50,63,80, 100,125,160					36	36	1000	7000
M-NZS-160H						70	70
M-NZS-160L						150	150
M-NZS-250N	160,180,200, 225,250					36	36	1000	7000
M-NZS-250H						70	70
M-NZS-250L						150	150
M-NZS-400N	200,225,250, 300,315,400	三极 四极	950	690及以下	0	45	45	1000	4000
M-NZS-400H						70	70
M-NZS-400L						150	150
M-NZS-630N	315,350,400, 500,600,630					45	45	1000	4000
M-NZS-630H						70	70
M-NZS-630L						150	150
M-NZS-1600	800A 1000A 1250A 1600A	三极 四极	950	690及以下	0	150	150	800	3000

模块化系统
多种附加模块的组合系统使M-NZS系列结构更回完善，脱扣元件，辅助装置和联结附件在下列各类型号中是同样的，M-NZS-100~M-NZS-250型断路器和负荷开关的通用部件如图一所示。M-NZS-400~M-NZS-630型断路器的组成结构相同。较少的几种元件通用于所有类型。
