关于产品供应： |
 |
|
|
 |
|
 |
|
 |
产品名称： |
ZDS1型双电机组(子母式)锥形转子制动三相异步电动机
|
| |
型号规格： |
|
|
| |
产品类别： |
常规产品 -- 电机产品
-- 特种电机 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
国标产品 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
|
|
| |
产品简介： |
|
| |
ZDS1型双电机组(子母式)锥形转子制动三相异步电动机主要技术参数： |
| |
适用范围:
本系列电动机具有快慢两种速度，除与电动葫芦配套外，还适用于需要两种速度的机床和起重运输等机械。本系列电动机采用50HZ，380V电源。基准工作制为S3，负载持续率25%，通电起动次数每小时120次。
结构简介:
ZDS1系列子母式双速电机是由两个锥形转子制动电机通过中间慢速驱动装置联接，来实现两种速度的一种复合电动机，其中一个功率较大的为主电机即母电机，另一个功率较小的电机为辅电机即子电机。本系列为卧式电动机，采用圆锥面制动器，机座不带底脚，与工作机械外配联接的电机前端盖有凸缘（法兰式），其凸缘上设有安装孔，主电机输出轴伸为矩形花键。本系列电动机为封闭式结构，防护等级为IP44，冷却方式为自扇冷式IC0141，绝缘等级采用B级。
主要技术参数：
|
型号\参数 |
功率KM |
转速rzmmin |
额定电流A |
最大转矩zm额定转矩 |
起动转矩zm额定转矩 |
起动电流A |
制动力矩Nzxm |
配套葫芦 |
速比 |
|
ZDS1-0.2/0.8 |
0.2/0.8 |
159/1380 |
0.72/2.4 |
2.0/2.5 |
2.0/2.5 |
4/13 |
1.96/10.78 |
0.5 |
8.7 |
|
ZDS1-0.2/1.5 |
0.2/1.5 |
159/1380 |
0.72/4.3 |
2.0/2.5 |
2.0/2.5 |
4/24 |
1.96/19.6 |
1 |
8.7 |
|
ZDS1-0.4/3.0 |
0.4/3.0 |
127/1380 |
1.25/7.6 |
2.0/2.7 |
2.0/2.7 |
7/42 |
4.9/42.14 |
2 |
10.9 |
|
ZDS1-0.4/4.5 |
0.4/4.5 |
127/1380 |
1.25/11 |
2.0/2.7 |
2.0/2.7 |
7/60 |
4.9/62.72 |
3 |
10.9 |
|
ZDS1-0.8/7.5 |
0.8/7.5 |
135/1400 |
2.4/18 |
2.5/3.0 |
2.5/3.0 |
13/100 |
10.78/98 |
5 |
10.2 |
|
ZDS1-1.5/13 |
1.5/13 |
140/1400 |
4.3/30 |
2.5/3.0 |
2.5/3.0 |
24/165 |
19.6/184.2 |
10 |
10 |
|
|
| |
|
| |

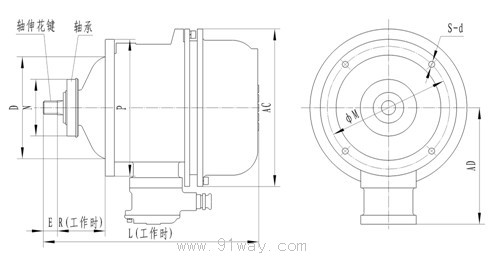

ZDS1型双电机组(子母式)锥形转子制动三相异步电动机(示意图)
|
