PCY14-1B型恒压变量泵产品详细说明：

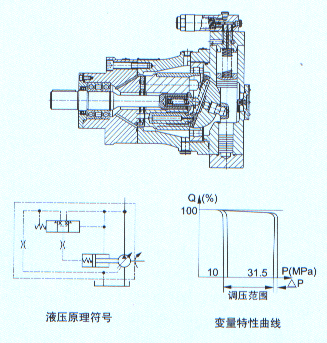

PCY14-1B型恒压变量泵工作原理与结构



PCY14-1B型恒压变量泵输出压力油同时通至变量活塞下腔和恒压阀的控制油入口，当输出压力小于调定压力时，作用在恒压阀芯上的油压推力小于调定弹簧力，恒压阀处于开启状态，压力油进入变量活塞上腔，变量活塞压在最低位置，泵全排量输出压力油。当泵在调定恒压力下工作时，作用在恒压阀芯上的油压推力等于弹簧力，恒压阀的进、排油口同时开启状态，使变量活塞上下腔的油压推力相等。变量活塞就平衡在某一位置工作，若油压瞬时升高，恒压阀进油口关小，排油口开大，变量活塞上腔比下腔压力低，变量活塞向上移动，泵流量减少直至压力下降到调定恒压力，这时变量活塞在新的平衡位置工作。反之，油压瞬时下降，恒压阍进油口开大，排油口关小，变量活塞上腔比下腔压力高，变量活塞下移，泵的流量增大，直至压力上升到调定恒压力。

型号 PCY14-1B	公称压力 Mpa	公称排量 ml/r	理论流量L/min		最大传动功率Kw	最大理论扭矩N*m
			1000r/min	1500r/min	1000r/min
2.5	31.5	2.5	2.5	3.75	1.43	17.5
10	31.5	10	10	15	5.7	54.6
25	31.5	25	25	37.5	14.1	134.9
40	31.5	40	40	60	22.6	201.5
63	31.5	63	63	94.5	35.8	339.9
80	31.5	80	80	120	46.6	405.1
160	31.5	160	160	240	92.2	880.3
250	31.5	250	250	375	133.2	1272.4
400	31.5	400	400	-	199.5	1905.2

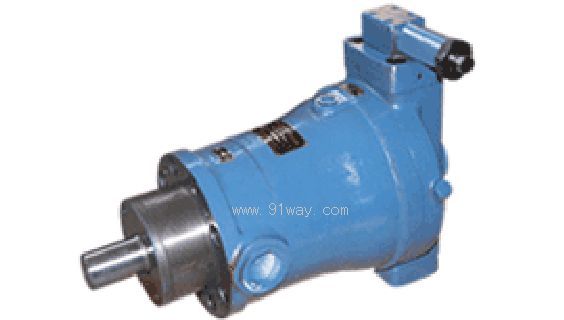

PCY14-1B型恒压变量泵
