产品名称: QZB系列自耦变压器
型号规格: QZB14 17 20 22 28 30 40 55 75 115 135 190 225 260 300 QZB系列自耦变压器
  放大图片 放大图片
产品类别: 常规产品 -- 变电设备 -- 自耦变压器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
QZB系列自耦变压器产品详细说明:
QZB系列自耦变压器适用于交流50Hz ,额定电压380v,额定输出容量300kw及以下的三相鼠笼型感应电动机,作不频繁操作条件下的降压起动,利用变压器降压的特点,降低电动机的起动电流,以改善电动机起动时对输电网络的影响。
变压器按GB14048.4及相关标准设计、制造与检验。

QZB-22KW QZB-30KW QZB-40KW QZB-55KW QZB-75KW QZB-100KW QZB-115KW QZB-135KW QZB-155KW QZB-160KW QZB-190KW QZB-225KW QZB-260KW ZB-280KW QZB-315KW QZB-350KW QZB-400KW

一、适用范围
QZB系列自耦变压器适用于交流50Hz,额定电压380V,功率14KW-300KW的三相鼠笼型感应电动机的不频繁降压起动,以改善电动机起动时对输电网络的影响。

二、型号及其含义

QZB系列自耦变压器型号说明

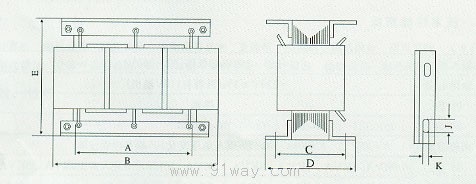

三、外形及安装尺寸

QZB系列自耦变压器外形尺寸

四、QZB系列自耦变压器主要技术参数

型 号 控制电动
机功率
(Kw)
最长工作
时间(S)
最在工作
电流(A)
QZB 14 30 28
QZB-20 20 30 40
QZB-28 28 30 56
QZB-30 30 30 59
QZB-40 40 30 80
QZB-55 55 30 110
QZB-75 75 30 142
QZB-115 115 50 230
QZB-135 135 50 270
QZB-190 70 70 370
QZB-225 70 70 410
QZB-260 70 70 475
QZB-300 70 70 535

型号 安装尺寸 安装孔 外形尺寸
A C K*J B D E
QZB-14 230 115 12*20 280 144 226
QZB-17 230 115 12*20 280 144 226
QZB-20 272 105 8*20 279 138 229
QZB-22 272 105 8*20 279 138 229
QZB-28 284 113 9*20 321 153 261
QZB-30 284 113 9*20 321 153 261
QZB-40 270 128 12*40 371 168 282
QZB-45 270 128 10*48 371 168 282
QZB-55 248 132 φ14 352 163 280
QZB-75 246 125 φ14 371 164 295
QZB-115 312 161 12*18 392 203 315
QZB-135 310 168 12*18 391 207 342
