产品名称：

AEEF系列三相全封闭风冷鼠笼式电机

型号规格：

AEEF系列三相全封闭风冷鼠笼式电机

产品类别：

常规产品 -- 电机产品 -- 中小异步电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

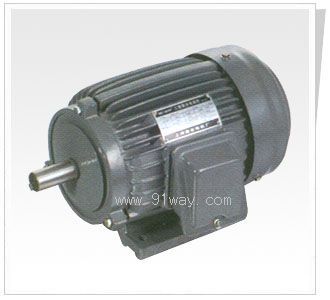

（点击小图查看大图）

AEEF系列三相全封闭风冷鼠笼式电机产品详细说明：

概述：
AEEF系列三相全封闭风冷鼠笼式电机，IP54，B级绝缘。（其它类型电压，频率及F级绝缘，均可按要求生产）

卧式安装：(mm)

功率(HP)			框号	图号	A	AA	AB	AC	AD	B	BB	C	D	E	ED	F	G	GA	H	HA	HD	K	L
2P	4P	6P	框号	图号	A	AA	AB	AC	AD	B	BB	C	D	E	ED	F	G	GA	H	HA	HD	K	L
1/4	1/4	-	63	1	100	28.0	120	144	134	80	100	40	11	23	10	4	8.5	12.5	63	8.0	135	7	209
1/2	1/2	1/4	71	1	112	35.5	140	160	142	90	115	45	14	30	14	5	11.0	16.0	71	8.0	151	7	239
1	1	1/2	80	1	125	35.5	155	175	163	100	130	50	19	40	25	6	15.5	21.5	80	9.0	168	10	272
23	2	1	90L	1	140	35.5	170	194	173	125	150	56	24	50	32	8	20.0	27.0	90	10.0	187	10	322
-	3	2	100L	2	160	45.0	195	210	187	140	175	63	28	60	40	8	24.0	31.0	100	12.5	243	12	363
5	5	3	112M	2	190	45.0	224	230	205	140	175	70	28	60	40	8	24.0	31.0	112	14.0	265	12	382
7 1/2 10	7 1/2	5	132S	2	216	45.0	250	266	223	140	175	89	38	80	56	10	33.0	41.0	132	16.0	310	12	446
-	10	7 1/2	132M	2	216	45.0	250	266	223	178	212	89	38	80	56	10	33.0	41.0	132	16.0	310	12	484
1520	15	10	160M	3	254	50.0	300	324	265	210	250	108	42	110	80	12	37.0	45.0	160	18.0	377	15	604
25	20	15	160L	3	254	50.0	300	324	265	254	300	108	42	110	80	12	37.0	45.0	160	18.0	377	15	648
30	-	-	180M	4	279	75.0	355	360	301	241	297	121	48	110	80	14	42.5	51.5	180	20.0	421	15	687

AEEF系列三相全封闭风冷鼠笼式电机外形及安装尺寸：

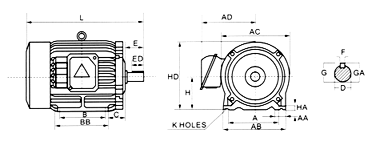

FIG1

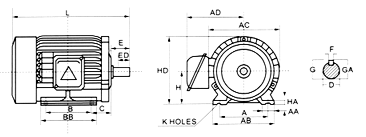

FIG2

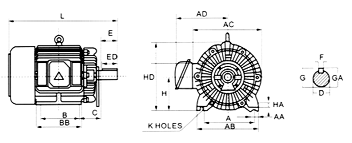

FIG3

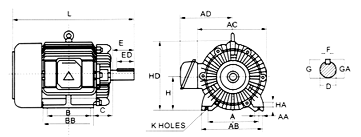

FIG4

功率		满载转速 RPM	机座号	满载转速				转矩		最大转矩 %FLT	转子惯量 Kg-M2
HP	KW	满载转速 RPM	机座号	转矩 (Kg-M)	效率 (%)	功率因数 (%)	电流 (A)	起动转矩 %FLT	电流 (A)	最大转矩 %FLT	转子惯量 Kg-M2
1/4	0.185 (0.2)	2740 1345 910	63 63 71	0.07 0.13 0.20	56.0 60.5 60.0	76.5 69.5 60.0	0.66 0.67 0.79	400 270 200	3.5 3.5 3.5	300 250 250	0.002 0.003 0.006
1/2	0.37	2785 1370 925	71 71 80	0.13 0.26 0.39	75.0 65.5 63.0	85.0 70.0 67.0	0.89 1.24 1.34	320 200 200	7.0 7.0 7.0	280 230 230	0.0025 0.005 0.009
1	0.75	2800 1400 930	80 80 90L	0.26 0.52 0.78	76.5 72.0 71.0	87.0 74.0 70.0	1.70 2.13 2.28	220 230 190	11 11 11	280 280 230	0.005 0.009 0.018
2	1.5	2820 1400 935	90L 90L 100L	0.51 1.04 1.55	80.0 75.5 75.5	88.0 78.5 71.5	3.22 3.82 4.20	250 220 180	23 23 23	280 280 220	0.011 0.018 0.033
3	2.2	2850 1430 950	90L 100L 112M	0.76 1.52 2.29	83.5 80.0 78.0	88.5 82.0 76.0	4.60 5.18 5.73	250 210 180	39 39 39	280 260 230	0.015 0.033 0.060
5	3.7	2875 1440 960	112M 112M 132S	1.26 2.52 3.78	85.5 84.5 80.5	90.0 83.5 75.5	7.36 8.03 9.32	240 220 180	63 63 63	280 260 230	0.039 0.060 0.154
7.5	5.5	2900 1450 960	132S 132S 132M	1.88 3.75 5.67	86.5 86.0 84.5	88.5 82.5 77.5	11.1 12.0 13.0	210 220 200	93 93 93	260 250 230	0.066 0.106 0.222
10	7.5	2900 1450 970	132S 132M 160M	2.50 5.00 7.48	88.5 87.5 85.5	88.5 85.5 80.0	14.5 15.2 16.6	200 220 210	116 116 116	210 250 230	0.078 0.146 0.408
15	11	2930 1460 970	160M 160M 160L	3.72 7.46 11.20	88.5 89.5 88.5	90.0 88.0 84.0	21.3 21.6 22.9	200 220 210	168 168 168	240 250 230	0.164 0.322 0.599
20	15	2930 1460 970	160M 160L 180M	4.95 9.94 15.00	90.0 90.0 89.0	91.0 88.5 82.5	27.7 28.3 30.9	200 220 200	209 209 209	240 240 210	0.191 0.389 1.007
25	18.5	2915 1460 970	160L 180M 180L	6.23 12.40 18.70	90.0 91.0 90.0	89.5 86.5 82.5	35.2 36.0 38.2	200 210 200	268 268 268	230 240 210	0.247 0.624 1.170
30	22	2950 1455 970	180M 180M 180L	7.38 15.00 22.40	91.5 91.5 89.5	90.0 85.0 82.0	41.3 43.9 46.3	200 210 200	319 319 319	230 240 210	0.315 0.671 1.365
40	30	2935 1455 970	180L 180L 200L	9.89 20.00 29.90	92.0 91.0 91.0	91.0 85.0 83.0	54.2 58.6 60.0	180 180 190	398 398 398	210 220 200	0.373 0.829 1.952
50	37	2950 1460 970	200L 200L 200L	12.30 24.90 37.40	91.5 91.5 90.0	87.5 86.0 80.0	70.8 72.0 78.7	150 190 190	463 463 463	210 210 200	0.543 1.293 2.292
60	45	2950 1460 980	200L 200L 225S	14.80 29.80 44.40	92.5 92.0 91.0	87.0 88.5 80.0	84.5 83.5 93.4	140 190 170	582 582 582	200 200 200	0.659 1.681 3.201
75	55	2950 1470	225S 225S	18.50 37.00	92.5 92.5	90.5 85.0	102 108	140 180	725 725	210 200	1.234 1.947

AEEF系列三相全封闭风冷鼠笼式电机

AEEF系列三相全封闭风冷鼠笼式电机（示意图）
