产品名称：

JSZW-10系列户外电压互感器

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 10KV电压互感器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

JSZW-10系列户外电压互感器产品详细说明：

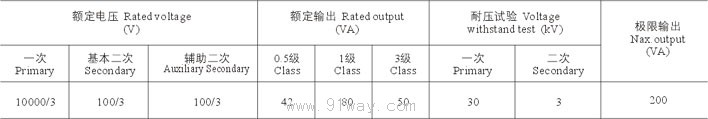

JSZW-10系列户外电压互感器技术参数:

互感器的零序电压线圈性能如下：
在一次线圈施加三相平衡的额定电压，零序电压线圈开口三角接有200VA(cosφ=0.8)负荷的情况下，当一次线圈任何一相线端
和中点短接，则开口三角形为：
(1)二次线圈接在0.5级额定负荷时为100±10V；
(2)二次线圈接在110%倍额定电压下长期运行。

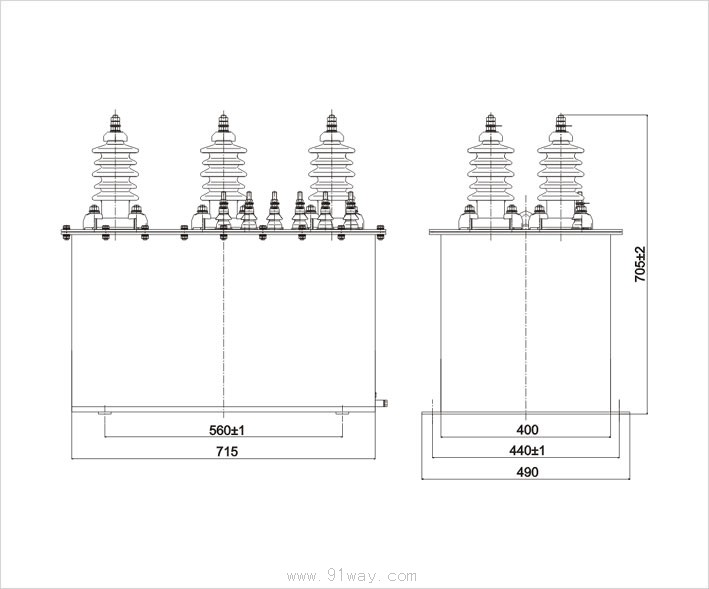

外形及安装尺寸:

额定电压比(V)	准确级及额定输出					极限输出(VA)	额定绝缘水平KV
	0.2	0.5	1	3	6P
6000/√3/100/√3/100/√3 6000/√3/100/√3/100/√3/100/√3	75	120	200	500	120	1000	7.2/32/60
10000/√3/100/√3/100/√3 10000/√3/100/√3/100/√3/100/√3							12/42/75

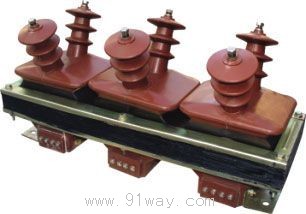

JSZW-10系列户外电压互感器

JSZW-10系列户外电压互感器（示意图）
