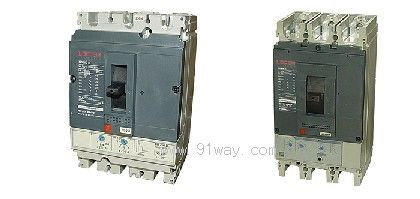

产品名称: NS系列塑壳断路器
型号规格: NS系列塑壳断路器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 塑壳断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
NS系列塑壳断路器产品详细说明:
适用范围
1.1 NS系列塑料外壳式断路器(以下简称断路器)是我公司开发的新产品,其设计体现了最新的限流原理和制造技术,具有结构紧凑、全模块化、高分断、零飞弧等特点。其额定绝缘电压为750V,适用于交流50Hz,额定工作电压690V及以下,额定工作电流至630A的电路中作不频繁的转换及电动机不频繁的起动之用。断路器具有过载、短路和欠压保护装置,能保护线路及电源设备不受损坏。
1.2 断路器按照其额定极限短路分断能力(Icu)的高低,分为N型(标准型),H型(较高分断型),L型(限流型)。
1.3 本断路器可垂直安装(即竖装),亦可水平安装(即横装),本断路器不能倒进线,即只可1、3、5接电源线,2、4、6接负载线。
1.4 本断路器执行下列标准:
IEC60947-1及GB/T14048.1总则、IEC60947-2及GB/14048.2低压断路器、IEC60947-4及GB/14048.4接触器及电动机起动器、IEC60947-5.1及GB/T14048.5机电式控制电路电器。

四、保护特性

热电磁式脱扣器过电流保护特性
配电保护用断路器的保护特性见表二

额定电流In(A)

长延时动作特性(环境温度+40℃)

瞬时动作特性

1.05In(冷态)不动作时间

1.30In(热态动作时间)

In≤0.03

≥1h

<1h

10In±20%

In>63

≥2h

<2h

10In±20%


配电保护用断路器的保护特性见表三

额定电流In(A)

长延时动作特性(环境温度+40℃)

瞬时动作特性

1.10In(冷态)不动作时间

1.2In(热态动作时间)

1.5In(热态动作时间)

7.2In(冷态)动作时间

In≤400

≥2h

<2h

4min

4S<T≤10S

12In±20%


智能式脱扣器的过电流保护特性见表四

长延时动作特性Im=(0.4~1)Ir可调节

短延时动作特性Im=(2~10)Ir可调节

瞬时动作特性

1.15Ir动作时间

6Ir动作时间

7.2Ir动作时间

动作时间

120~180S

5~7.5S

3.5~5S

≤60ms

≥11In±20%


五、断路器的主要技术参数

型号

额定电流(A)

极数

额定绝缘电压(V)

额定工作电压(V)

飞弧距离(mm)

极限短路分断(KA)

动作短路分断能力(KA)

操作性能寿命(次)

通电

不通电

NS-100D

12.5,16,20
25,32,40,50
63,80,100

三、四极

950

690及以下

0

18

18

1500

8500

NS100N

25

25

NS100H

70

70

NS160D

16,20,25,32
40,50,63,80
100,125,160

25

28

1000

7000

NS-160N

36

36

NS-160H

70

70

NS-250D

160,180
200,225,250

25

25

1000

7000

NS-250N

36

36

NS-250H

70

70

NS-400D

200,225
250,300
315,400

35

35

1000

4000

NS-400N

45

45

NS-400H

70

70

NS-630D

315,350
400,500
600,630

35

35

1000

4000

NS-630N

45

45

NS-630H

70

70


六、断路器的外形尺寸及安装尺寸
6.1 NS-100、160、250的外形尺寸及安装尺寸(X-X、Y-Y为断路器的中心轴)见图1
6.2 NS-400、630的外形尺寸及安装尺寸(X-X、Y-Y为断路器的中心轴)见图2
