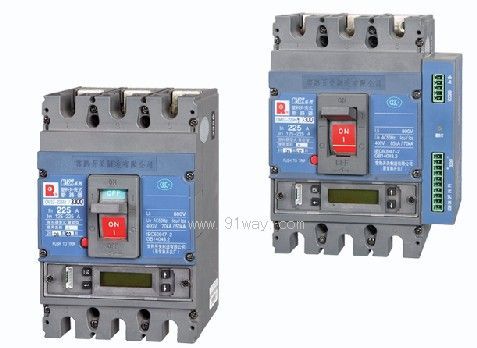

CM2,CM2Z系列塑壳断路器产品详细说明：

CM2系列、CM2Z系列塑料外壳式断路器（以下简称断路器），是本公司采用国际先进设计技术研制，根据IEC60947-2国际新标准的要求开发的新型断路器。其额定绝缘电压为800V，适用于交流50Hz/60Hz、额定工作电压400V及以下、额定电流至630A的电路中作不频繁转换之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。

CM2,CM2Z系列塑壳断路器按照其短路分断能力的高低，分为L型（标准型）、M型（较高分断型）、H型（高分断型）三类。
可垂直安装（即竖装），亦可水平安装（即横装）。
不能倒进线，即只可1、3、5接电源线，2、4、6接负载线。
具有隔离功能，其相应的符号为： 。

CM2,CM2Z系列塑壳断路器符合IEC60947-2、GB14048.2标准。
获国家强制性产品认证“CCC”标志。

壳架等级额定电流Inm(A)		63					125					225					400					630
型号		CM2- Z63L	CM2-63M		CM2-63H		CM2-125L	CM2-125M		CM2-125H		CM2-225L	CM2-225M		CM2-225H		CM2-400L	CM2-400M		CM2-400H		CM2-630L	CM2-630M		CM2-630H
								CM2Z-125M		CM2Z-125H			CM2Z-225M		CM2Z-225H			CM2Z-400M7)		CM2Z-400H7)			CM2Z-630M8)		CM2Z-630H8)
额定电流In(A)	CM2	69）,10,16,20, 25,32,40,50,63					16,20,25,32,40,50, 63,80,100,125					125,140,160, 180,200,000					225,250,315, 350,400					400,500,630
	CM2Z						32,63,125					225					400					630
整定电流调节范围Ir1(A)	CM2	(0.8-0.9-1.0)In					(0.8-0.9-1.0)In					(0.8-0.9-1.0)In					(0.8-0.9-1.0)In					(0.8-0.9-1.0)In
	CM2Z1)						32(16~32),63(32~63),125(63~125)					225(125~225)					400(200~400)					630(315~630)
极数		3	3	4	3	4	3	3	4	3	4	3	3	4	3	4	3	3	4	3	4	3	3	4	3	4
额定绝缘电压Ui(V)		AC800					AC800					AC800					AC800					AC800
额定冲击耐受电压Uimp(V)		8000					8000					8000					8000					8000
额定工作电压Ue(V)		AC400					AC400					AC400					AC400					AC400
飞弧距离(mm)		0					≯50(0)3)					≯50(0)4)					≯100(0)5)					≯100(0)6)
额定极限短路分断能力 Icu(kA)	AC400V	35	50		70		50	70		85		50	70		85		50	70		100		50	70		100
额定运行短路分断能力 Ics(kA)	AC400V	35	50		70		35	50		70		35	50		70		50	70		75		50	70		75
电气寿命(次)2)		8000					8000					8000					7500					7500
机械寿命(次)2)	免维护	20000					20000					20000					10000					10000
	有维护	40000					40000					40000					20000					20000
外形尺寸(㎜)	W	78	78	103	78	103	92	92	122	92	122	107	107	142	107	142	150	150	198	150	198	182	182	240	182	240
	L	135					150					165					257					270
	H	81.5					85					85					110					110
注：2) 根据GB14048.1，术语“寿命”表示电器在修理或更换部件前能完成的操作循环次数的概率。 3) 选装高为5mm的零飞弧罩，实现零飞弧。 4) 选装高为6mm的零飞弧罩，实现零飞弧。 5) 选装高为10.5mm的零飞弧罩，实现零飞弧。 1) CM2Z整定电流连续可调。 6) 选装高为11.5mm的零飞弧罩，实现零飞弧。 7) CM2Z-400的额定短时耐受电流Icw(1s)＝5kA。 8) CM2Z-630的额定短时耐受电流Icw(1s)＝8kA。 9）CM2-63中63A规格无过载保护。
