产品简介:
(点击小图查看大图)

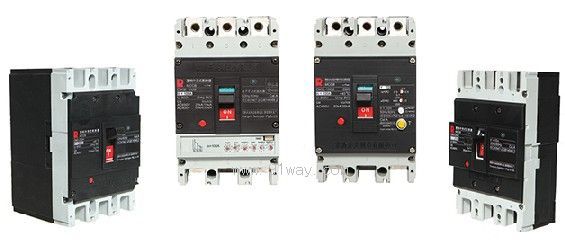

CM3E系列塑壳断路器产品详细说明:
CM3E系列断路器为电子式有100A、250A、400A、630A、800A五个壳架,电流从16A~800A。

壳架等级额定电流 Inm(A) 100 250 400 630 800
型号 CM3E-100M CM3E-100H CM3E-100 CM3E-250M CM3E-250H CM3E-250 CM3E-400M CM3E-400H CM3E-400 CM3E-630M CM3E-630H CM3E-630 CM3E-800M CM3E-800H CM3E-800
极数 3 4 3 4 3 4 3 4 3 4
额定电流 In(A) 32(16~32) / 63(32~63) / 100(63~100) 250(100~250) 400(200~400) 630(400~630) 800(630~800)
额定绝缘电压 Ui(V) 800 800 800 800 800
额定冲击耐受电压 Uimp(V) 8000 8000 8000 8000 8000
额定工作电压 Ue(V) 50/60Hz AC400
AC690
AC400 AC400
AC690
AC400 AC400
AC690
AC400 AC400
AC690
AC400 AC400
AC690
AC400
飞弧距离(㎜) ≯50 (0)2) ≯50 (0)2) ≯100 (0)2) ≯100 (0)2) ≯100 (0)2)
额定极限短路分断能力 Icu(kA) AC400V 50 85 50 50 85 50 65 100 65 65 100 65 75 100 75
AC690V 20     20     20     20     30
额定运行短路分断能力 Ics(kA) AC400V 35 50 35 35 50 35 42 65 42 42 65 42 50 65 50
AC690V 10     10     15     15     20
额定短时耐受电流 Icw(kA)/1s - - 5 8 10
使用类别 A A B B B
电气寿命1)(次) 8000 8000 7500 7500 7500
机械寿命1)(次) 免维护 20000 20000 10000 10000 10000
有维护 40000 40000 20000 20000 20000
外形尺寸(㎜) 92 122 107 142 150 198 210 280 210 280
150 165 257 280 280
92 90 106.5 115.5 115.5
注:
1)根据GB14048.1,术语“寿命”表示电器在修理或更换部件前能完成的操作循环次数的概率。
2)分别选装高为6mm(CM3E-100)、7.5mm(CM3E-225/250)、9.3mm(CM3E-400)、9.5mm(CM3E-630/800)的零飞弧罩,实现零飞弧。
