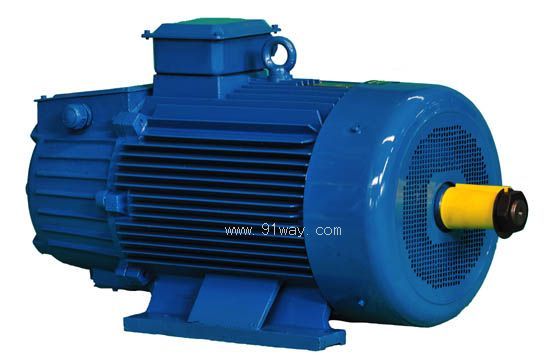

YZRD系列冶金及起重用绕线转子双速三相异步电动机产品详细说明：

YZRD系列冶金及起重用绕线转子双速三相异步电动机是为各种起重及冶金辅助设备电力传动专门开发制造的变极变速绕线转子三相异步电动机，其特点为定、转子高、低速绕组均为独立绕组，高速转子绕组通过3个滑环引出3根引线，可串电阻起动及调速；低速转子绕组内部已形成回路，自呈高阻抗，相当鼠笼电机，可直接起动运行。

YZRD系列电动机具有过载能力大和机械强度高的特点，特别适用于频繁起动、变极切换调速、快速制动、低速运行、准确定位要求的各种机械设备。

二、型式基本参数
电动机的额定电压为380V，额定频率为50Hz。
电动机分为：一般环境用电动机，其外壳防护等级为IP44；冶金环境用电动机，其外壳防护等级为IP54。
电动机绝缘等级为F级和H级两种。F级适用于环境空气温度不超过40℃的一般场所，H级适用于环境空际温度不超过60℃的冶金场所。两种电机具有相同的参数。
电动机的基准工作制为高速S3-40%。低速S3-15%。
电动机的结构及安装形式为IM1001，IM1002，IM1003，IM1004，IM3003，IM3011，IM3013，按表1规定制造。

结构及安装型式	代号	制造范围（机座号）
	IM1001	112-160
	IM1003	180-400
	IM1002	112-160
	IM1004	180-400
	IM3001	112-160
	IM3003	180-315
	IM3011	112-160
	IM3013	180-315

电动机在基准工作制时的机座号与转速、功率的对应关系见表2

同步转速（r/min）	1500 /500	1500 /375	1500 /250	1500 /187.5	1000 /375	1000 /300	1000 /250	750 /300	750 /250	750 /187.5	600 /150
极数	4/12	45/11	4/24	4/32	6/16	6/20	6/24	8/20	8/24	8/32	10/40
机座号	功率（KW）
160M12	3.7/1.5	3.7/1.0			3.7/1.0
	5.5/2.0	5.5/1.5			5.5/1.5
160L	7.5/2.5	7.5/2.0			7.5/2.0
180L	11/3.7	11/3.0			11/3.0
200L12	15/5.0	15/3.7	11/2.0		15/3.7	11/3.7	11/2.5	11/3.7	11/2.5
	18.5/6.0	18.5/4.5
225M	22/7.0	22/5.5	18.5/3.0		18.5/4.5	15/4.5	15/3.7	15/4.5	15/3.7
250M12	30/10	30/7.5	22/3.7		30/7.5	22/6.3	22/5.5	22/6.3	22/5.5
	37/12	37/9.0	30/5.0		37/9.0	30/9.0	30/7.5	30/9.0	26/6.3
280S	45/15	Nov-45	37/6.0	30/3.7	45/11	37/11				22/5.5
280M	55/18	55/13	45/7.5	37/4.6	55/13	45/13	37/9.0	37/11	30/10	30/7.5	37/9
315S	75/25	75/18.5	55/9.0	45/5.6			45/11	37/15		40/9	45/11
315M		90/22	75/12	55/6.8						55/13	55/13
355M										75/18.5	75/18.5
355L12										90/22	90/22
										110/27	110/27

三、电动机安装尺寸及外形尺寸见表3、表4
IM1001、IM1002、IM1003、IM1004 卧式安装的电动机

机座号	安装尺寸及公差													外形尺寸
	A	A/2	B	C	CA	D	D1	E	E1	F	G	H	K	AB	AC	BB	HA	HD	L	LC
160M	254	127	210	108	330	48		110		14	42.5	160	15	320	320	290	25	415	758	868
160L			254													330			802	912
180L	279	139.5	279	121	360	55	M36×3		82		19.9	180		360	360	380		470	870	980
200L	318	159	305	133	400	60	M42×3	140	105	16	21.4	200	19	405	405	390	28	520	978	1118
225M	356	178	311	149	450	65					23.9	225		455	425	410		560	1050	1190
250M	406	203	349	168	540	70	M48×3		130	18	25.4	250	24	515	470	500	30	625	1195	1337
280S	457	228.5	368	190		85	M56×4	170		20	31.7	280		575	530	520	32	735	1265	1438
280M			419													570			1315	1489
315S	508	254	406	216	600	95	M64×4			22	35.2	315	28	640	620	550	35	835	1385	1562
315M			457													600			1443	1613
355M	610	305	560	254	630	110	M80×4	210	165	25	41.9	355		740	695	710	38	990	1654	1864
355L			630						200	28						780			1724	1934

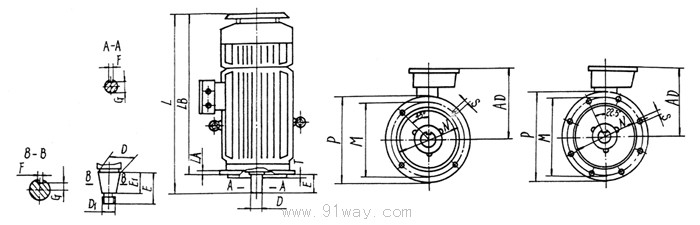

IM3011、IM3013  立式安装的电动机：

机座号	安装尺寸及公差												外形尺寸
	凸缘号	D	D1	E	E1	F	G	M	N	P	R	S	螺栓直径	T最大	孔数（个）	AD	L	LA	LB
160M	FF300	48		110	﹣	14	42.5	300	250	350	0	19	M16	5	4	250	808	18	698
160L																	852		742
180L		55	M36×3				19.9									285	920		810
200L	FF400	60	M42×3	140	82	16	21.4	400	350	450					8	317	1028	20	888
225M		65			105		23.9									335	1100		960
250M	FF500	70	M48×3			8	25.4	500	450	550						375	1257	22	1397
280S		85	M56×4	170	540 130	20	31.7									455	1328		1498
280M																	1379		1549
315S	FF600	95	M64×4			22	35.2	600	550	660		24	M20	6		520	1452	25	1632
315M																	1503		1673

YZRD系列冶金及起重用绕线转子双速三相异步电动机
